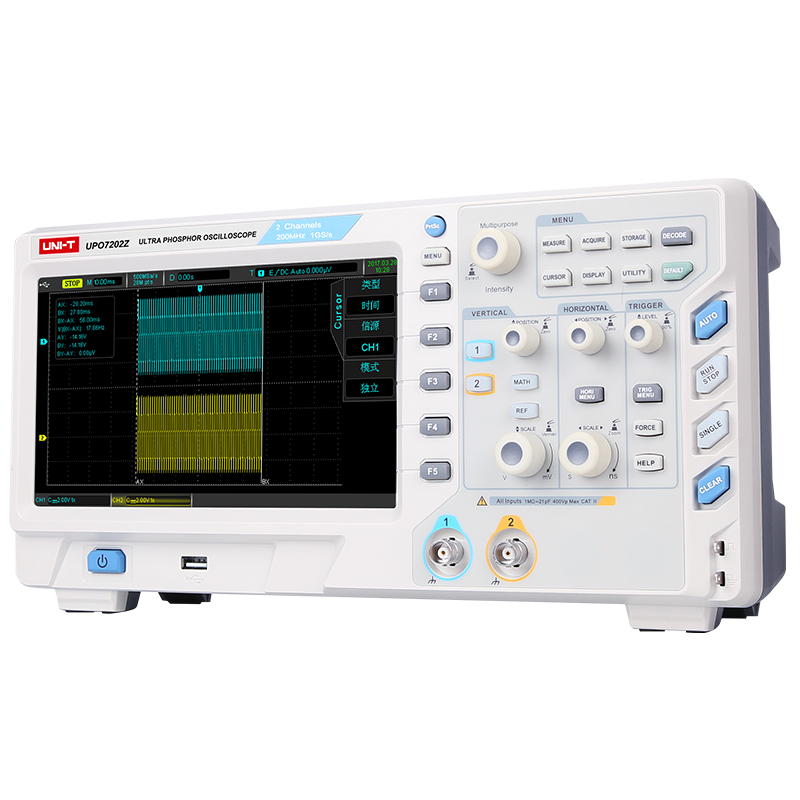

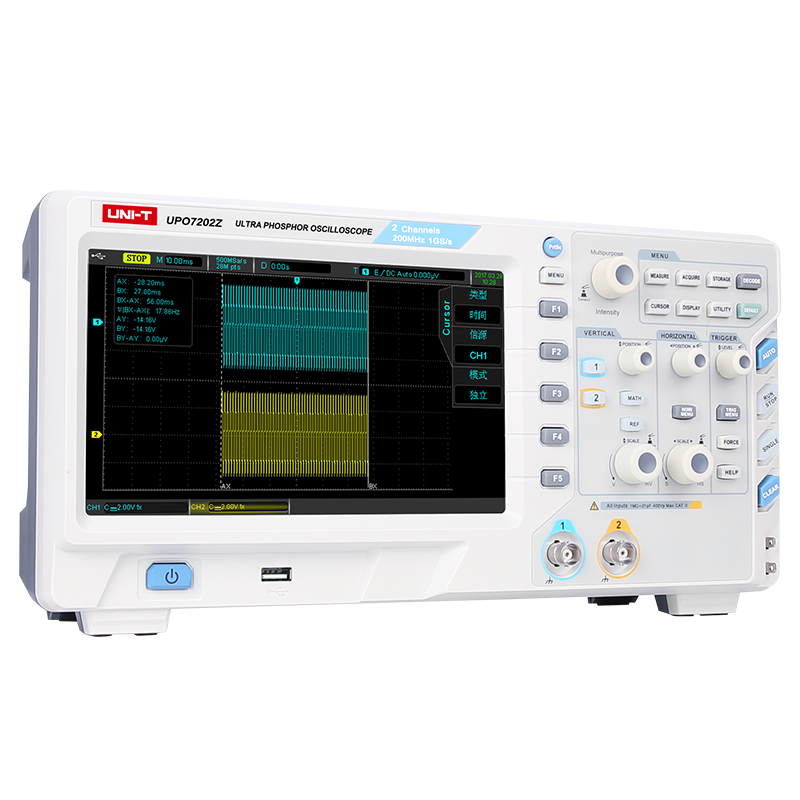

UPO7000Z系列具有2/4个模拟通道，70MHz ~ 200MHz带宽，1GS/s采样率的经济型通用数字荧光示波器。存储深度高达28Mpts(各通道同时打开)，波形捕获率达50,000wfms/s，独立时基可调，丰富的高级触发及总线解码功能，以及丰富的外围接口，超高的性价比优势。
主要特点：
• 1GS/s实时采样率
• 2/4个模拟通道
• 模拟通道带宽：70MHz、100MHz、200MHz
• 标配每通道28Mpts存储深度
• 50,000wfms/s波形捕获率
• 256级波形灰度
• 独立时基可调
• 高达6.5万帧 硬件实时波形录制功能
• 强大的波形分析功能
• 丰富的触发及总线解码功能
• 8英寸TFT LCD，WVGA(800×480)
• 丰富的外围接口：USB Host、USB Device、LAN、AUX OUT
型号与对比
基本功能 | UPO7072Z | UPO7074Z | UPO7102Z | UPO7104Z | UPO7202Z |
模拟带宽 | 70MHz | 100MHz | 200MHz | ||
通道数 | 2 | 4 | 2 | 4 | 2 |
实时采样率 | 1GS/s(单通道) | ||||
存储深度 | 28Mpts(每通道) | ||||
波形捕获率 | 50,000wfms/s | ||||
时基范围 | 5ns/div至 50s/div | ||||
输入阻抗 | (1MΩ±2%)//(20pF±3pF) | ||||
垂直灵敏度范围 | 1 mV/div 至20 V/div（1 MΩ） | ||||
直流增益精确度 | ±3%满刻度 | ||||
波形录制 | 可以录制6.5万帧波形数据 | ||||
触发(选配) | 边沿、脉宽、欠幅、超幅、N边沿、超时、持续时间、建立/保持、斜率、视频、码型、RS232/UART、I2C、SPI | ||||
总线解码(选配) | RS232/UART、I2C、SPI | ||||
波形运算 | A+B、A-B、A×B、A/B、FFT、逻辑运算、可编辑高级运算 | ||||
自动测量 | 更大值、更小值、峰峰值、顶端值、底端值、幅值、周期平均值、平均值、中间值、周期均方根、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、相位A→B、相位A→B、面积、周期面积的测量。 | ||||
测量数量 | 同时显示5种测量 | ||||
测量统计 | 平均值、更大值、更小值、标准差和测量次数 | ||||
频率计 | 硬件6位频率计 | ||||
显示类型 | 8英寸TFT LCD | ||||
显示分辨率 | 800水平×RGB×480垂直像素 | ||||

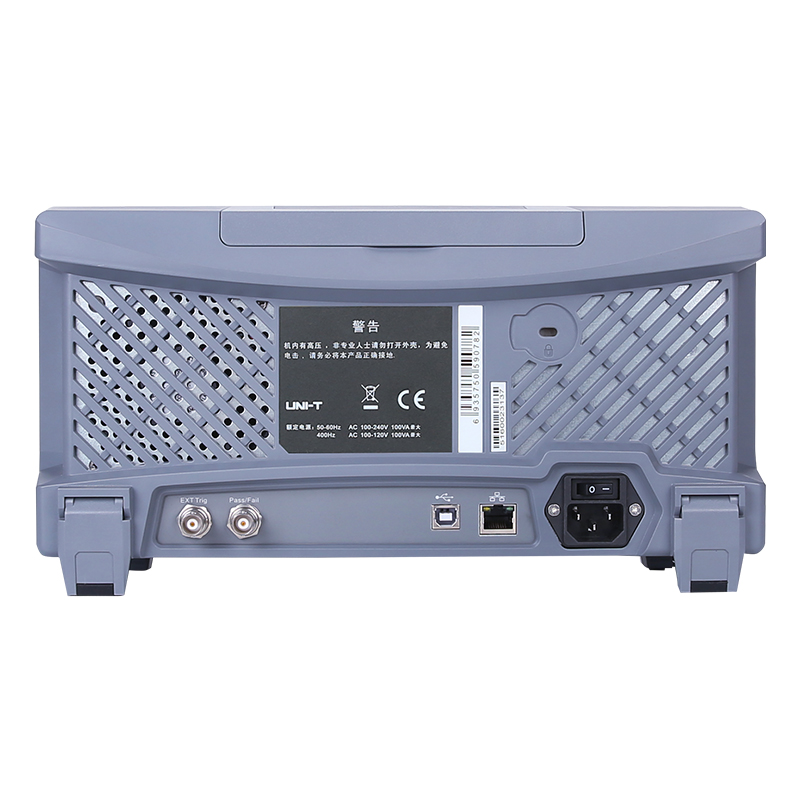

标准接口 | USB、Host、USB Device、LAN、AUX OUT | ||||
一般参数 | |||||
电源 | 100V～240VACrms，50Hz/60Hz | ||||
LCD尺寸 | 8英寸 TFT LCD,WVGA(800×480) | ||||
机身颜色 | 象牙白+灰色 | ||||
机身重量 | 3.5 kg | ||||
机身尺寸（W×H×D） | 336mm×163.8mm×105mm | ||||
标准配件 | 探头×2(1×,10×可切换, 2通道) 、探头×4(1×, 10×可切换, 4通道)、国标电源线、USB数据线、软件光盘、快速指南 | ||||
标准包装 | 纸箱 | ||||
标准包装数量 | 2台 | ||||
标准包装尺寸（L×W×H） | 550mm×220mm×325mm | ||||
标准包装毛重 | 9.5 kg | ||||
选配件* | LA模块、25MHz函数/任意波形发生器、解码选件：RS232/UART解码套件、I2C解码套件、SPI解码套件 | ||||
