示波器

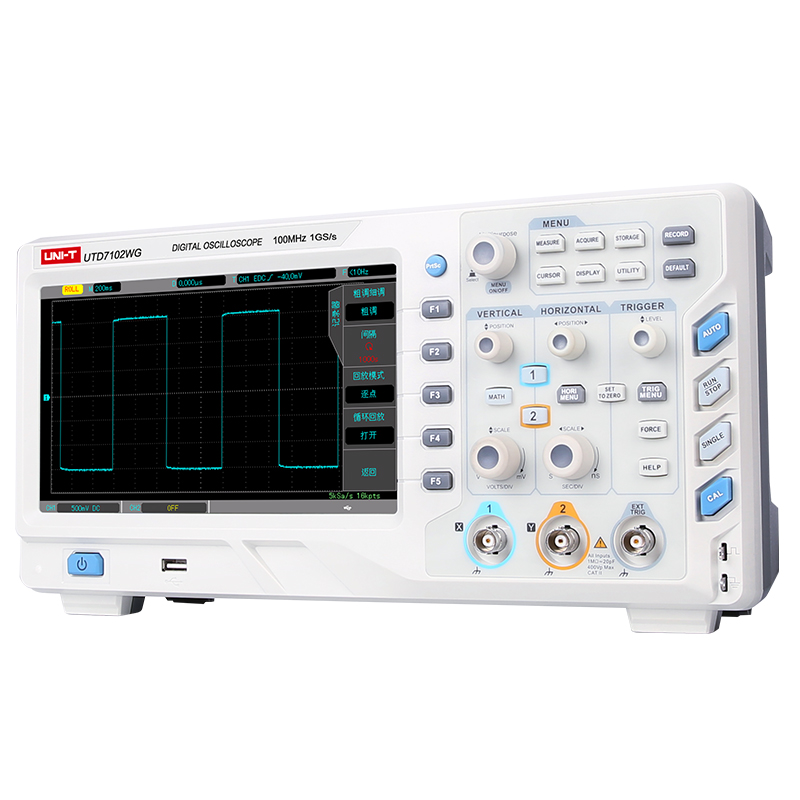

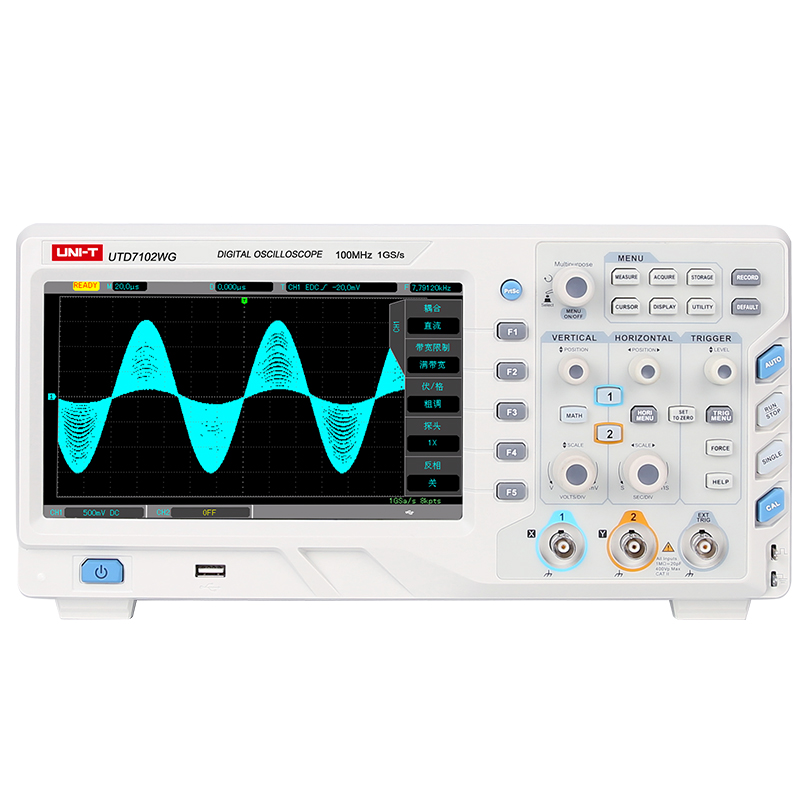

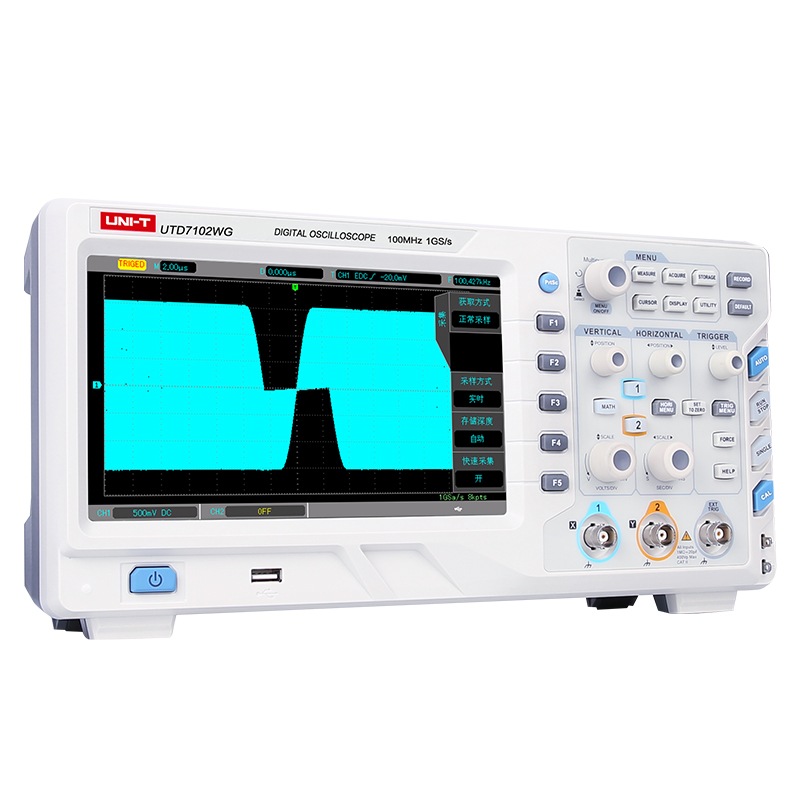

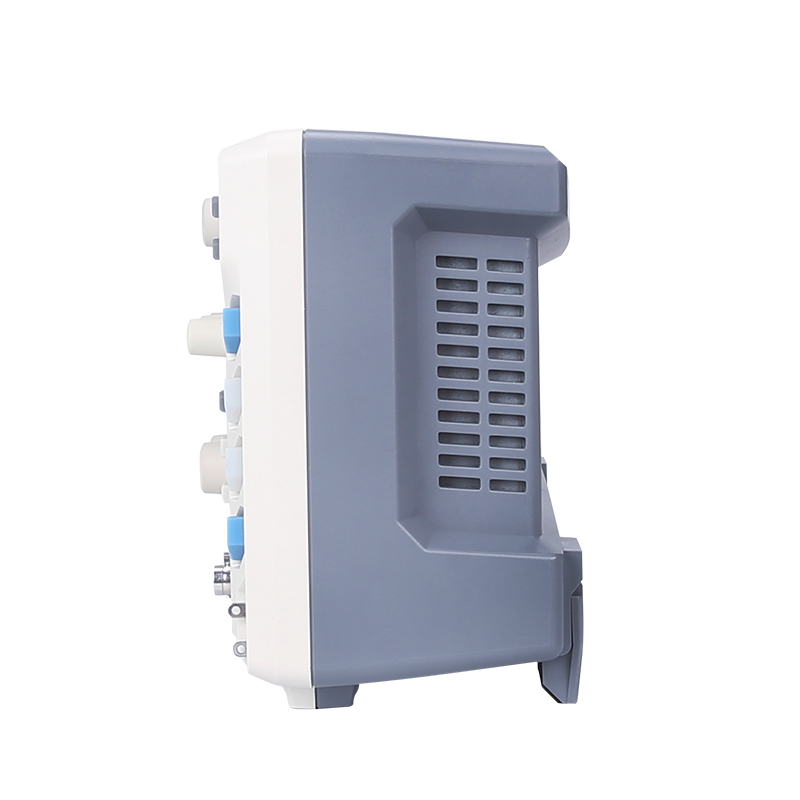

优利德UTD7000WG数字存储示波器

特性及优点: 70MHz /100MHz带宽,1GSa/s实时采样率; 2个模拟通道; 存储深度32Mpts; 波形捕获率高达30,000wfms/s; 触发类型标配:边沿触发、脉宽触发、欠幅触发、超幅触发、斜率触发、视频触发; 双通道时基独立可调; 校准信号:10Hz/100Hz/1kHz(默认)/10kHz/100kHz; 无需连接任何线缆,一键接入校准信号; 波形记录器,大可录制15Mpts波形数据 内置5MHz DDS信号源 可选配逻辑分析仪模块、锂电池供电数字万用表模块; 8英寸TFT LCD,WVGA(800×480) 丰富的外围接口:USB OTG,Pass/Fail

特性及优点:

70MHz /100MHz带宽,1GSa/s实时采样率;

2个模拟通道;

存储深度32Mpts;

波形捕获率高达30,000wfms/s;

触发类型标配:边沿触发、脉宽触发、欠幅触发、超幅触发、斜率触发、视频触发;

双通道时基独立可调;

校准信号:10Hz/100Hz/1kHz(默认)/10kHz/100kHz;

无需连接任何线缆,一键接入校准信号;

波形记录器,大可录制15Mpts波形数据

内置5MHz DDS信号源

可选配逻辑分析仪模块、锂电池供电数字万用表模块;

8英寸TFT LCD,WVGA(800×480)

丰富的外围接口:USB OTG,Pass/Fail


型号及对比


基本功能

技术指标

型号

UTD7072WG

UTD7102WG

采样

采样方式

实时采样、等效采样

采集模式

采样、峰值检测、平均、高分辨率

实时采样率

1GS/s(单通道),500MS/s(双通道)

平均值

所有通道同时达到N次采样后,

N 次数可在2、4、8、16、32、64、128、256、512

存储深度

32Mpts(自动、32kpts、320kpts、3.2Mpts、32Mpts)

输入

通道数

双通道

输入耦合

直流、交流、接地

输入阻抗

1MΩ± 1%)||(22 pF± 3 pF)

探头衰减系数

1m×,2m×,5m×,10m×,20m×,50m×,100m×,200m×,500m×,

1×,2×,5×,10×,20×,50×,100×,200×,500×,1000×

更大输入

CAT I 300 Vrms,CAT II 100 Vrms,瞬态过压1000 Vpk

电压(1MΩ)

垂直

带宽

DC 至 70 MHz

DC 至 100 MHz

单次带宽

DC 至 70 MHz

DC 至 100 MHz

垂直分辨率

8bit

垂直档位

1mV/div 至20 V/div(1 MΩ)

偏移范围

±8div [显示垂直移位读数(div)]

带宽限制

20 MHz

低频响应

≤5 Hz(在BNC上),(交流耦合,-3dB)

上升时间

≤5ns

≤3.5ns

直流增益精确度

<5 mV:±4%,≥5 mV:±3%

单位

V/A ,默认为:V

通道隔离度

直流至更大带宽:>40 dB

水平

时基精度

≤± (50 + 2 × 使用年限)ppm

延迟范围

预触发(负延迟):≥1 屏幕宽度,后触发(正延迟):1 s 至50 s

时基模式

Y-T、X-Y、Roll

波形捕获率

≥30,000wfms/s

触发

触发类型

边沿触发、脉宽触发、欠幅触发、超幅触发、斜率触发、视频触发

触发电平范围

内部距屏幕中心±15 格;EXT ± 6 V,触发电平范围可调

触发模式

自动、普通、单次

释抑范围

100 ns 至10 s

触发耦合

直流耦合:通过输入信号的交流和直流成分

交流耦合:阻挡输入信号的直流成分

高频抑制:1.23 MHz

低频抑制:680 kHz

噪声抑制:降低波形噪声(10 mV/div~20 V/div,直流耦合触发灵敏度减小2倍)

边沿触发

边沿类型

上升、下降、上升&下降

交替触发

CH1触发

边沿、脉宽、视频(PAL,NTSC)

CH2触发

边沿、脉宽、视频(PAL,NTSC)

时基档调节

双通道支持时基独立可调

欠幅脉冲触发

脉宽条件

大于、小于、等于

极性

正脉冲、负脉冲

脉宽范围

20 ns 至10 s

超幅脉冲触发

超幅类型

上升沿、下降沿、上升&下降

触发位置

超幅进入、超幅退出、超幅时间

超幅时间

20 ns 至10 s

脉宽触发

脉冲条件

正脉宽(大于、小于、指定区间内)

负脉宽(大于、小于、指定区间内)

脉冲宽度

20 ns 至10 s

斜率触发

斜率条件

正斜率(大于、小于、指定区间内)

负斜率(大于、小于、指定区间内)

时间设置

20 ns 至10 s

视频触发

信号制式

支持标准的NTSC、PAL广播制式,行数范围是1至525

行频范围

NTSC)和1 至625(PAL)

测量

光标

手动模式

光标间电压差(△V)

光标间时间差(△T)

△T 的倒数(Hz)(1/△T)

追踪模式


波形点的电压值和时间值

自动测量模式

允许在自动测量时显示光标

自动测量

更大值、更小值、峰峰值、顶端值、幅值、周期平均值、平均值、周期均方根、均方根、面积、周期面积、过冲、预冲、上升前激、下降前激、频率、周期、上升时间、下降时间、脉宽、正脉宽、负脉宽、突发脉宽、正占空比、负占空比、相位、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF,共34种测量参数

测量数量

同时显示5种测量

测量范围

屏幕或光标

测量统计

平均值、更大值、更小值、标准差和测量次数

频率计

硬件6位频率计

数学运算

波形计算

A+B、A-B、A×B、A/B、FFT

FFT窗类型

Rectangle、Hanning、Blackman、Hamming

FFT垂直刻度

Vrms、dBVrms

数字滤波

低通、高通、带通、带阻

存储

设置

20组设置(内部)、200组设置(U盘)

波形

20组波形(内部)、普通/深存储200组波形(U盘)、深存储CSV(U盘)

位图

支持一键拷屏至U盘

波形录制与记录

波形录制

单通道录制原始数据8000帧,双通道可同时录制原始数据4000帧;

且时间间隔可调:100.00ms~1000s,调节时间间隔可选粗调/细调。

波形记录器

1、双通道可同时录制波形;

2、扫描模式下波形录制数据:15Mpts,且时间间隔可调:1.00ms~1000s(可以使用上位机导出数据),调节时间间隔可选粗调/细调。

3、回放模式:逐点、逐帧播放。

信号源

频率

1Hz~5MHz

波形类型

正弦波,方波,三角波,脉冲波,锯齿波

幅度

1mVpp~20Vpp

直流偏移

±5Vp

显示

显示类型

8寸 TFT LCD

显示分辨率

800 水平×RGB×480 垂直像素

余辉时间

自动/短余辉/长余辉/无限

菜单保持

保持时间:1s、2s、5s、10s、20s、无限

显示类型

点、矢量

实时时钟

时间及日期(用户可调)

屏幕保护

关闭/1分钟/5分钟/10分钟/30分钟/1小时

接口

接口

标配:USB-OTG、AUX Out(触发输出、通过/失败)输出;

选配:USB-LA逻辑分析仪模块;数字万用表模块

探头补偿器输出

输出电压

3Vp-p

频率

10Hz、100Hz、1kHz(默认)、10kHz、100kHz

校准快捷键

一键切换CAL,AUTO自动开启识别通道信号(默认1kHz/3Vpp)

电源电压

100V~240VACrms

频率

50Hz/60Hz

保险丝

3A,T级,250V

环境

温度范围

操作:0℃~+40℃

非操作:-20℃~+70℃

冷却方法

风扇强制冷却

湿度范围

操作:+35℃以下≤90%相对湿度;非操作:+35℃~+40℃ ≤60%相对湿度

海拔高度

操作:2000米以下;非操作:15,000米以下

尺寸(宽×高×深)

336mm×164mm×108mm

标配附件

符合所在国标准的电源线/USB 数据线/2套无源探头(100MHz)/光盘(含用户手册和应用软件)

选配件

16通道逻辑分析仪模块/数字万用表模块
