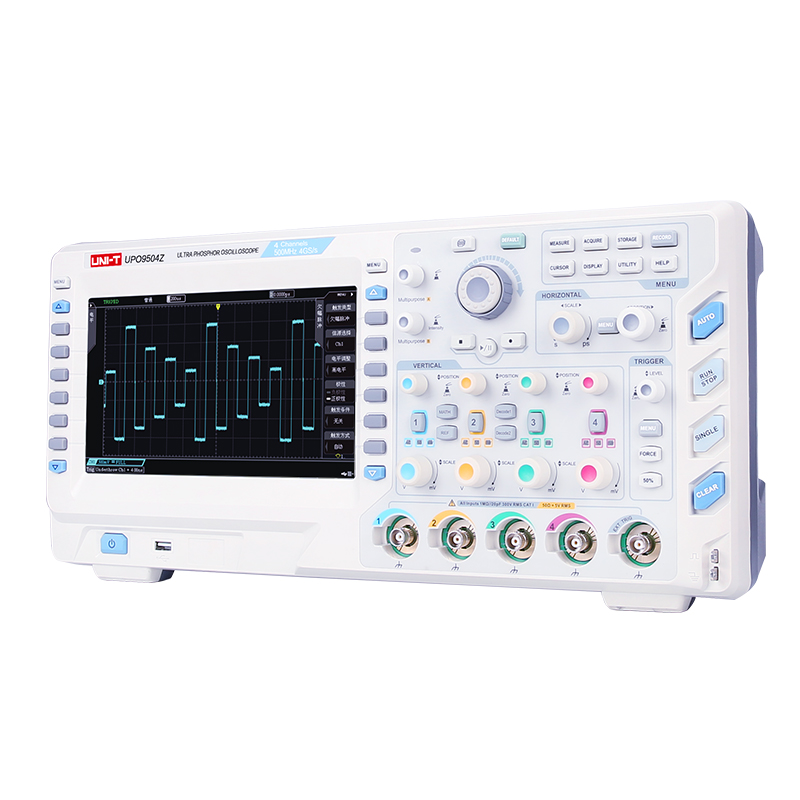

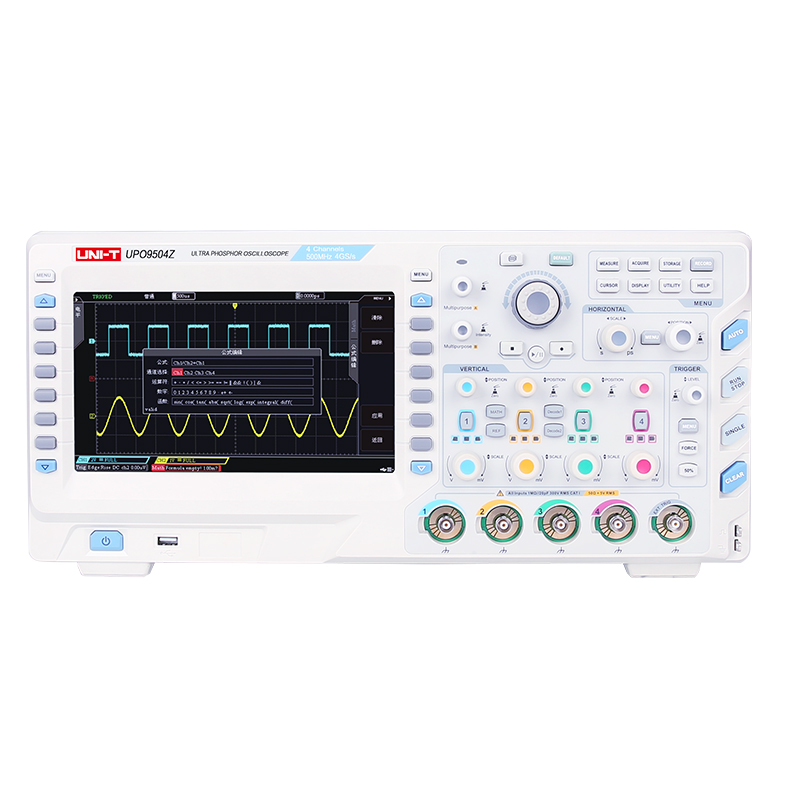

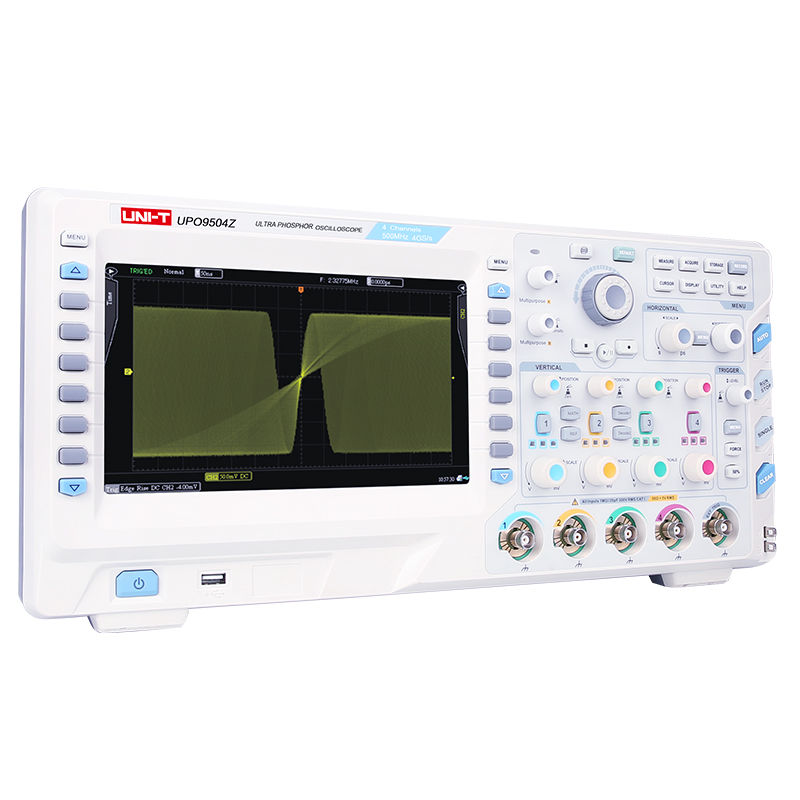

UPO9000Z系列数字荧光示波器，高带宽500MHz，高实时采样率4GS/s，存储深度高达280Mpts，波形捕获率高达200,000wfms/s，同档次产品中技术指标独有优势。该系列产品除具备传统示波器的模拟信号测试与分析功能之外，同时还具有丰富的串行总线触发与解码，波形录制与回放分析等能力，是嵌入式设计及调试应用佳选用设备。
主要特点：
• 4GS/s实时采样率
• 2/4个模拟通道
• 模拟通道带宽：200MHz、350MHz、500MHz
• 标配280Mpts存储深度
• 200,000wfms/s波形捕获率
• 256级波形灰度等级
• 高达20万帧 硬件实时波形录制功能
• 强大的波形分析功能
• 丰富的触发及总线解码功能
• 9英寸TFT LCD，WVGA(800×480)
• 丰富的外围接口：USB Host、USB OTG、LAN、VGA、 AUX OUT、10MHz时钟输入/输出
型号及对比
基本功能 | UPO9202Z | UPO9204Z | UPO9352Z | UPO9354Z | UPO9502Z | UPO9504Z |
模拟带宽 | 200MHz | 350MHz | 500MHz | |||
通道数 | 2 | 4 | 4 | 2 | 2 | 4 |
实时采样率 | 4GS/s(单通道)、2GS/s(双通道) | |||||
存储深度 | 280Mpts(单通道)、140Mpts(双通道) | |||||
波形捕获率 | 200,000wfms/s | |||||
时基范围 | UPO950XZ/UPO935XZ：1ns至 1000s UPO920XZ：2 ns至 1000s | |||||
输入阻抗 | (1MΩ±1%)//(13pF±3pF) (50Ω±2%) | |||||
垂直灵敏度范围 | 1 mV/div 至5 V/div（1 MΩ）1 mV/div 至1 V/div（50 Ω） | |||||
直流增益精确度 | ±2% 满刻度 | |||||
波形录制 | 可以录制20万帧波形数据 | |||||
触发 | 边沿、脉宽、欠幅、N边沿、斜率、视频、码型、 RS232/UART、I2C、SPI、CAN，USB、FlexRay | |||||
总线解码 | 标配：并行解码；选配：RS232/UART、I2C、SPI、CAN、USB、FlexRay | |||||
波形运算 | A+B、A-B、A×B、A/B、FFT、逻辑运算、可编辑高级运算 | |||||
自动测量 | 更大值、更小值、峰峰值、顶端值、底端值、幅值、 周期平均值、平均值、周期均方根、均方根值、过冲、 预冲、频率、周期、上升时间、下降时间、正脉宽、 负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、 相位A→B、相位A→B、面积、周期面积的测量。 | |||||
测量数量 | 同时显示4种测量 | |||||
测量统计 | 平均值、更大值、更小值、标准差和测量次数 | |||||
频率计 | 硬件6位频率计（通道可选UPO9X02Z：CH1/CH2；UPO9X04Z：CH1/CH2/CH3/CH4） | |||||

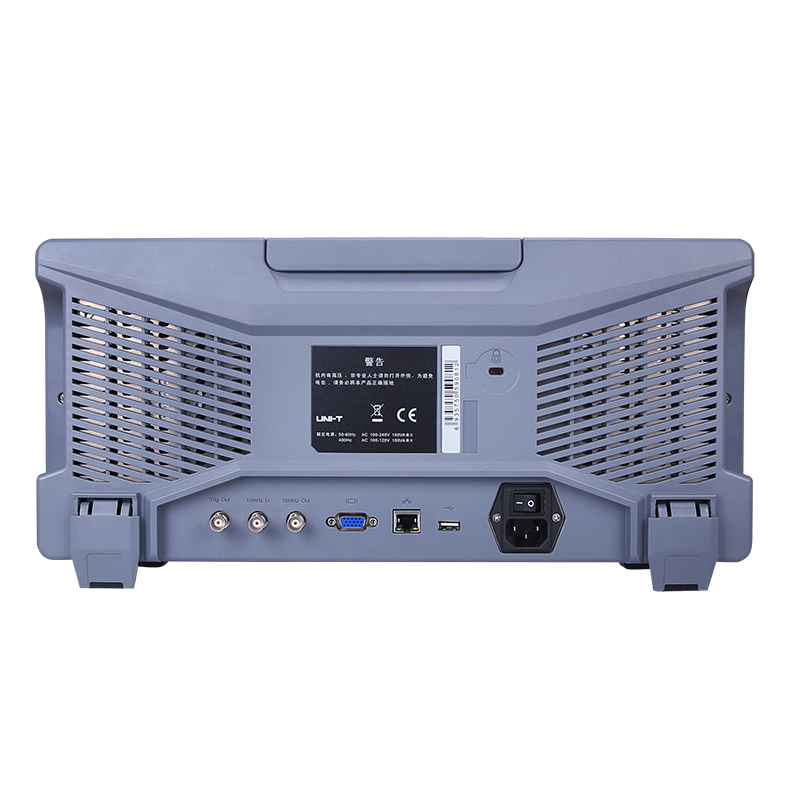

标准接口 | USB-Host、USB-Device、LAN、VGA输出、 10MHz参考输入/输出时钟、AUX输出（触发输出、通过/失败） | |||||
一般参数 | ||||||
电源 | 100V～240VACrms，50Hz/60Hz | |||||
LCD尺寸 | 9英寸 TFT LCD，WVGA(800×480) | |||||
机身颜色 | 象牙白+灰色 | |||||
机身重量 | 4.4 kg | |||||
机身尺寸 | 456mm×218mm×128mm | |||||
标准配件 | 探头×2(10×, 2通道)或探头×4(10×,4通道)、 国标电源线、USB数据线、软件光盘 | |||||
标准包装 | 纸箱 | |||||
标准包装数量 | 2台 | |||||
标准包装尺寸 | 445mm×395mm×275mm | |||||
