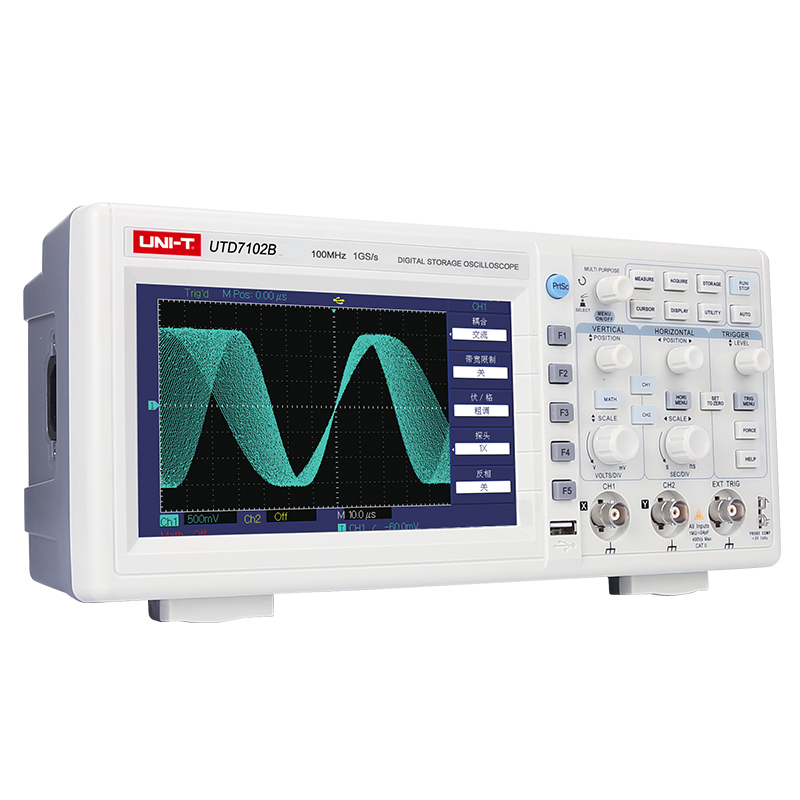

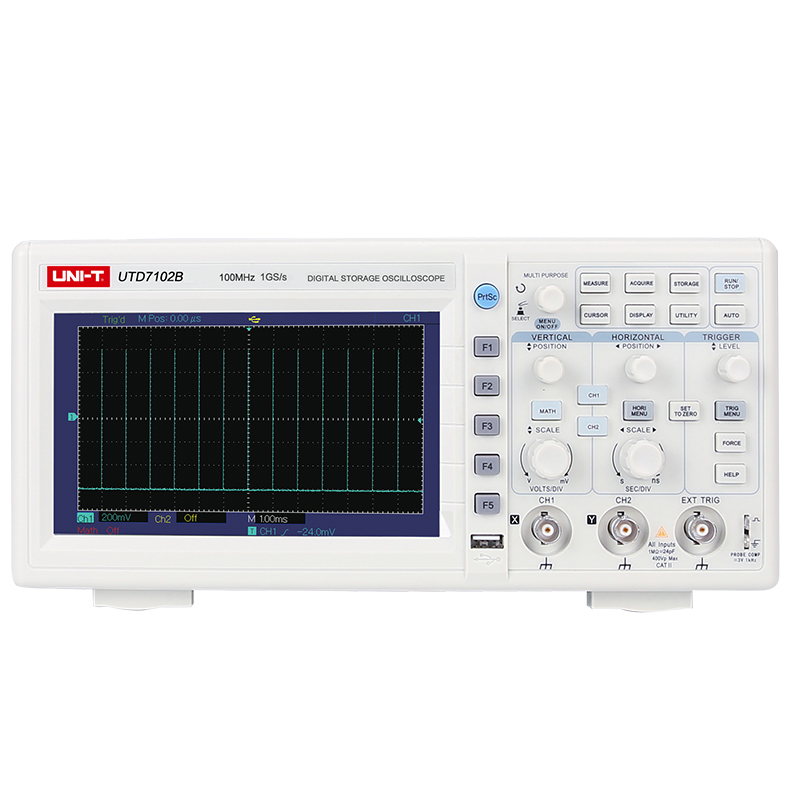

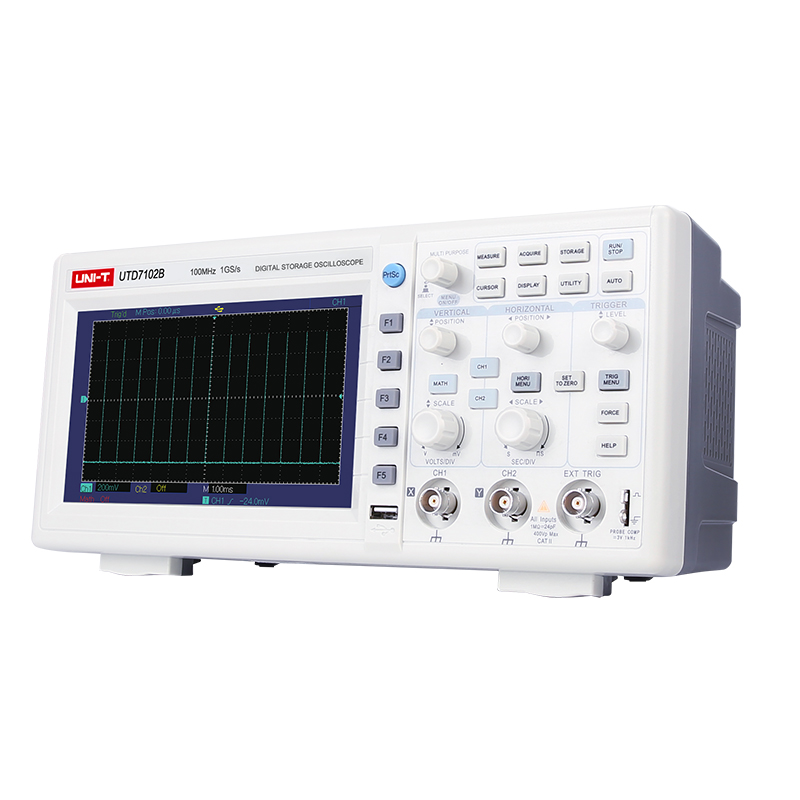

UTD7000B系列特点：
70MHz/100MHz带宽，1GS/s实时采样率
2个模拟通道，低底噪，垂直档位1mV/div～20V/div
存储深度32kpts
波形捕获率高达2.000wfms/s
通过U盘可进行系统软件升级
可选配逻辑分析仪模块
7英寸TFT LCD WVGA(800×480)
支持即插即用USB存储设备，并可通过USB与计算机通信和远程控制
型号及对比
型号 | UTD7072B | UTD7102B | |
通道数 | 2 | ||
带宽 | 70MHz | 100MHz | |
更大采样率 | 1 GS/s | ||
上升时间 | ≤5ns | ≤3.5ns | |
存储深度 | 32kpts | ||
波形捕获率 | ≥2,000wfms/s | ||
垂直灵敏度 | 1mV/div ～20V/div | ||
时基范围(s/div) | 2ns/div～50s/div | ||
存储方式 | 设置、波形、位图 | ||
触发 | |||
触发频率计 | 6位触发频率计 | ||
触发类型 | 边沿、脉宽、交替 | ||
触发电平范围 | 内部 | 距屏幕中心±5div | |
EXT | ±3V | ||
释抑范围 | 80ns～1.5s | ||
边沿触发 | |||
边沿类型 | 上升、下降、上升&下降 | ||
脉宽触发 | |||
触发模式 | 正脉宽(大于,小于,等于)，负脉宽(大于,小于,等于) | ||
脉冲宽度范围 | 20ns～10s | ||
交替触发 | |||
CH1触发 | 边沿、脉宽、交替 | ||
CH2触发 | 边沿、脉宽、交替 | ||
测量 | |||
光标 | 手动模式 | 光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) | |
追踪模式 | 波形点的电压值和时间值 | ||
自动测量模式 | 允许在自动测量时显示光标 | ||
自动测量 | 峰峰值、幅值、更大值、更小值、顶端值、底端值、中间值、平均值、 | ||
均方根值、周期平均值、周期均方根、过冲、预冲、频率、周期、 | |||
上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、 | |||
上升延迟 、下降延迟 | |||
数学操作 | 加、减、乘、除、反相 | ||
存储波形 | 20组波形、20种设置 | ||
FFT | Window | Hanning、Hamming、Blackman、 Rectangular | |
采样点 | 1024 points | ||
李沙育图形 | 带宽 | 70MHz/100MHz | |
相位差 | ±3 degrees | ||
其它 | |||
接口功能 | 标配：USB OTG | ||
一般参数 | |||
电源 | 100V～240VACrms，50Hz/60Hz | ||
LCD尺寸 | 7英寸TFT LCD ,WVGA(800×480) | ||
机身颜色 | 象牙白+灰色 | ||
机身重量 | 2.2 kg | ||
机身尺寸(W×H×D) | 306mm×134mm×122mm | ||

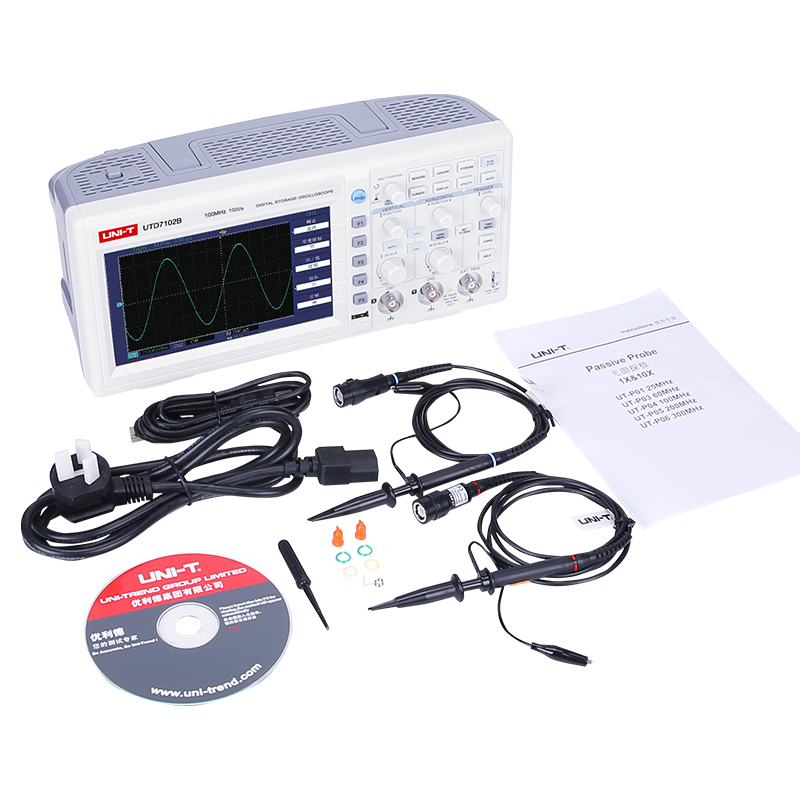

标准配件 | 探头×2(1:1,10:1可切换)、电源线、USB连接线、软件光盘 | ||
标准包装 | 纸箱 | ||
标准包装数量 | 2台 | ||
标准包装尺寸 | 450mm× 420mm × 280mm | ||
标准包装箱毛重 | 8.5 kg | ||
可选配件 | LA模块：UT-M09 | ||
