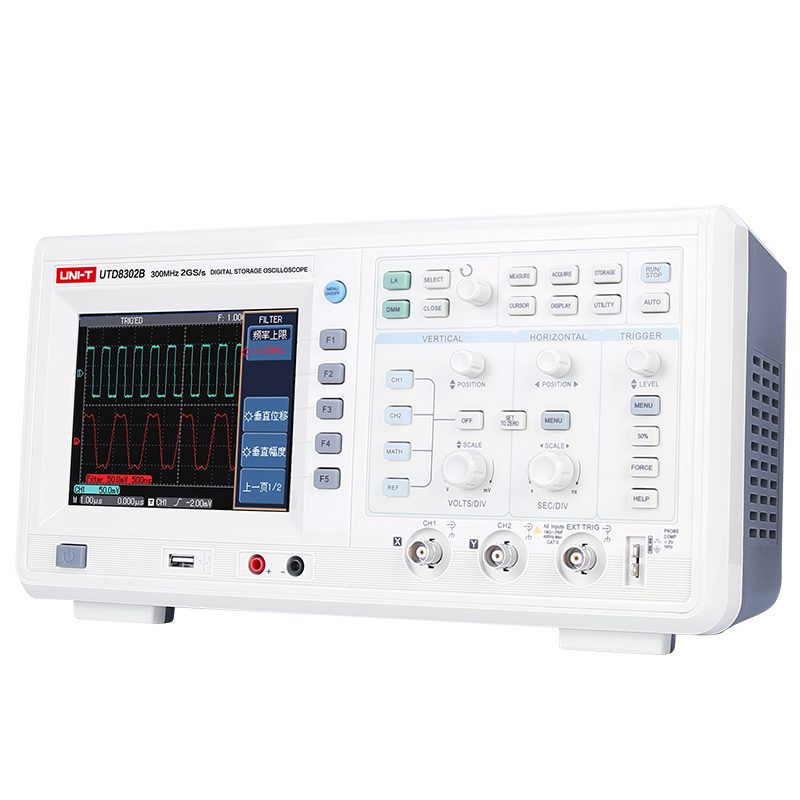

UTD8000B系列是一款高性价比工业型数字存储示波器，集数字示波器、逻辑分析仪、数字万用表、数字频率计于一体的混合型专业测试设备。独特的双时基功能，无与伦比的波形细节测试和分析能力。
UTD8000B系列特点：
提供2个模拟通道，2GSa/s实时采样率
弹出式菜单显示，方便操作

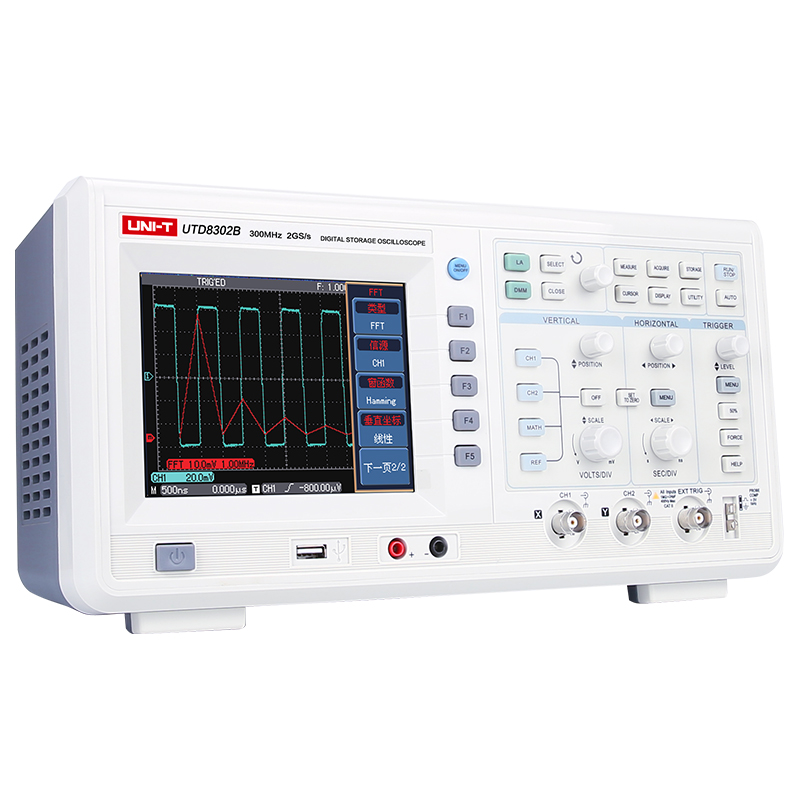

内置FFT及数字滤波功能
自动测量24种波形参数和参数测量定制功能
内置16通道逻辑分析功能，3位半数字万用表
多种波形数学运行功能（包括：加、减、乘、除）

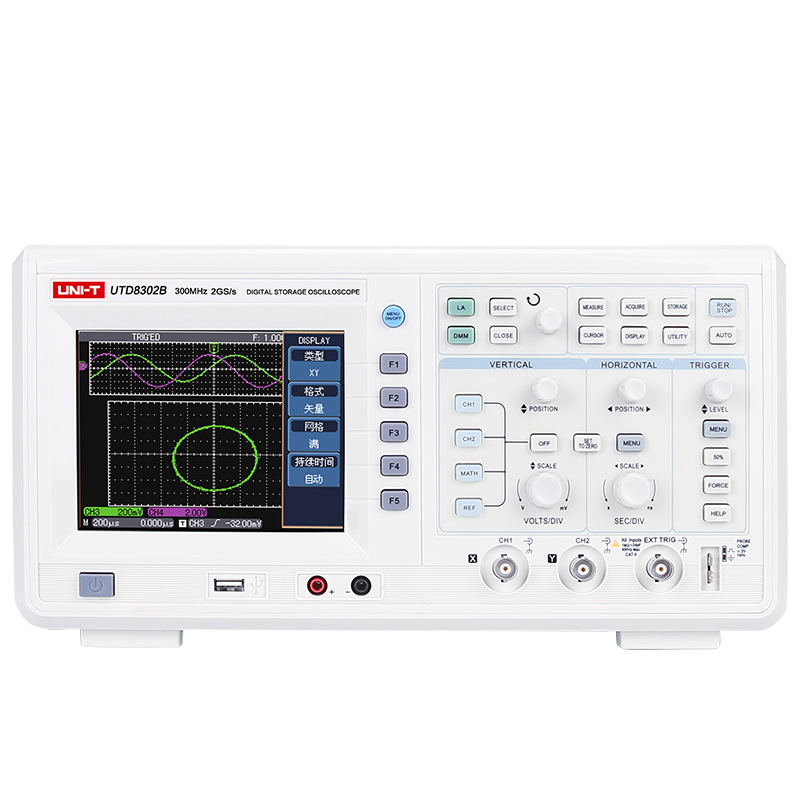

独特的XY方式，可同时显示波形和李沙育图形
独特双时基功能，无与伦比的波形细节观察和分析能力
包括采样功能，更直观地显示载波被幅度调制后的细节
型号及对比
型号 | UTD8062B | UTD8102B | UTD8202B | UTD8302B | |||
模拟带宽 | 60MHz | 100MHz | 200MHz | 300MHz | |||
通道 | 2 | ||||||
采样率 | 2GS/s | ||||||
上升时间 | ≤5.8ns | ≤3.5ns | ≤1.8ns | ≤1.2ns | |||
存储深度 | 24kpts（每通道） | ||||||
波形捕获率 | ≥2,000wfms/s | ||||||
垂直灵敏度 | 1mV/div～10V/div | 2mV/div～5V/div | 2mV/div～5V/div | ||||
时基范围 | 5ns/div～50s/div | 2ns/div～50s/div | 1ns/div～50s/div | ||||
触发 | |||||||
触发频率计 | 6位触发频率计 | ||||||
触发类型 | 边沿、脉宽、视频、斜率、交替 | ||||||
触发电平范围 | 内部 | 距屏幕中心±8div | |||||
EXT | ±800mV | ||||||
EXT/5 | ±4V | ||||||
释抑范围 | 96ns～1.5s | ||||||
边沿触发 | |||||||
边沿类型 | 上升、下降、上升&下降 | ||||||
脉宽触发 | |||||||
触发模式 | 正脉宽(大于,小于,等于)；负脉宽 (大于,小于,等于) | ||||||
脉冲宽度范围 | 20ns～10s | ||||||
视频触发 | |||||||
信号制式和行/场 | 支持标准的NTSC和PAL广播制式,行数范围是1～525(NTSC)和1～625(PAL) | ||||||
频率（视频触发类型） | |||||||
斜率触发 | |||||||
触发模式 | (大于,小于,等于)正斜率、(大于,小于,等于)负斜率 | ||||||
压摆率范围 | 40pV/μs～50V/μs | ||||||
测量 | |||||||
光标 | 手动模式 | 光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) | |||||
追踪模式 | 波形点的电压值和时间值 | ||||||
自动测量模式 | 允许在自动测量时显示光标 | ||||||
自动测量 | 幅值、更大值、更小值、顶端值、底端值、中间值、峰峰值、幅度、平均值、均方根值、周期均方根值、面积、周期面积、频率、周期、上升沿、下降沿、正脉宽、负脉宽、突发脉宽、过冲、预冲、占空比、负占空比、正占空比、延迟（ 高级测量）、相位（高级测量） | ||||||
数学操作 | 加、减、乘、除、反相 | ||||||
存储波形 | 10组波形、10种设置 | ||||||
FFT | Window | Hanning、Hamming、Blackman、Rectangular | |||||
采样点 | 1024 points | ||||||
李沙育图形 | 带宽 | 100MHz | |||||
万用表指标 | |||||||
基本功能 | 量程 | 基本精度 | |||||
直流电压 | 400mV/4V/40V/400V | ±（1％+2） | |||||
交流电压 | 4V/40V/400V | ±（1.2％+5） | |||||
直流电流（A）(外接转换器) | 4mA/40mA/400mA/4A | ±（1.0％+5）4A: ±（1.5％+5） | |||||
电阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ | ±（1.5％+5） | |||||
通断检测 | <70.0Ω | ||||||
二极管 | 正向压降0.5V-0.8V | ||||||
更大显示 | 3999 | ||||||
自动量程 | √ | ||||||
逻辑分析仪 | |||||||
通道数 | 16通道 | ||||||
采样率 | 200MS/s | ||||||
存储深度 | 512k | ||||||
更大输入电压 | ±40Vpeak | ||||||
更小电压摆幅 | 1.2Vpp | ||||||
触发方式 | 码型触发：D0～D15，选择H、L、X、上升、下降 | ||||||
持续时间触发： D0～D15 | |||||||
选择:H、L、X | |||||||
限定符：大于、小于、等于 | |||||||
时间设置：20ns～10s | |||||||
其它 | |||||||

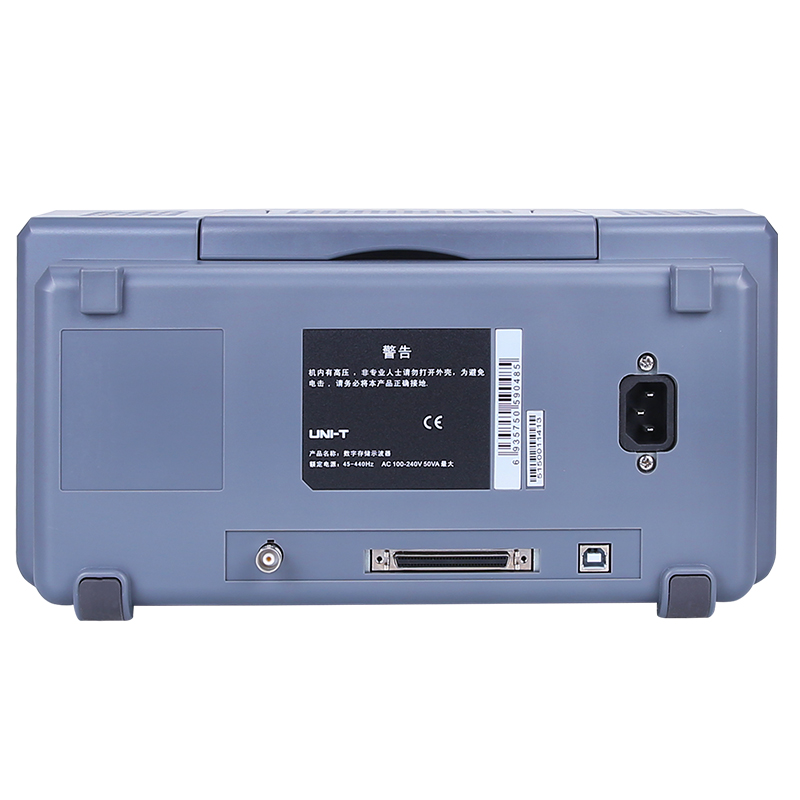

接口功能 | 标配：USB-Host、USB-Device、Pass/Fail、LA、DMM；选配：LAN | ||||||
一般参数 | |||||||
电源 | 100V～240VACrms，50Hz/60Hz | ||||||
LCD尺寸 | 5.7英寸TFT LCD, QVGA(320×240) | ||||||
机身颜色 | 象牙白+灰色 | ||||||
机身重量 | 3.8kg | ||||||
机身尺寸(W×H×D) | 337mm×190mm×180mm | ||||||

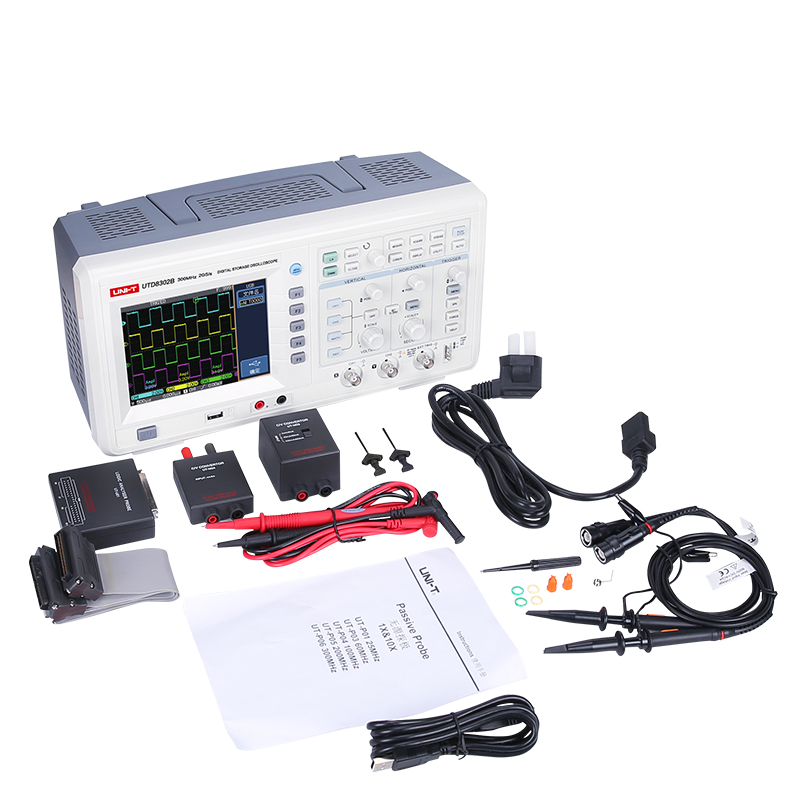

标准配件 | 探头×2(1:1,10:1可切换)、逻辑分析仪探头、电流/电压转换器、万用表表笔、国标电源线、USB数据线、软件光盘 | ||||||
标准包装 | 纸箱 | ||||||
标准包装数量 | 2台 | ||||||
标准包装尺寸(L×W×H) | 540mm×425mm×325mm | ||||||
标准包装箱毛重 | 13.7kg | ||||||
可选配件 | LAN接口 | ||||||
