高速逆变器内部波形测量

逆变器广泛应用于电机控制和电源等领域，为节能减排做出了巨大贡献。变频器内部，有多个开关管高速开启关闭，在设计阶段需要进行各种波形测量，如检查包括浪涌在内的电压电平和信号之间的时序裕度。随着采用SiC等新一代器件，波形测量也迎来了新的挑战。

概要

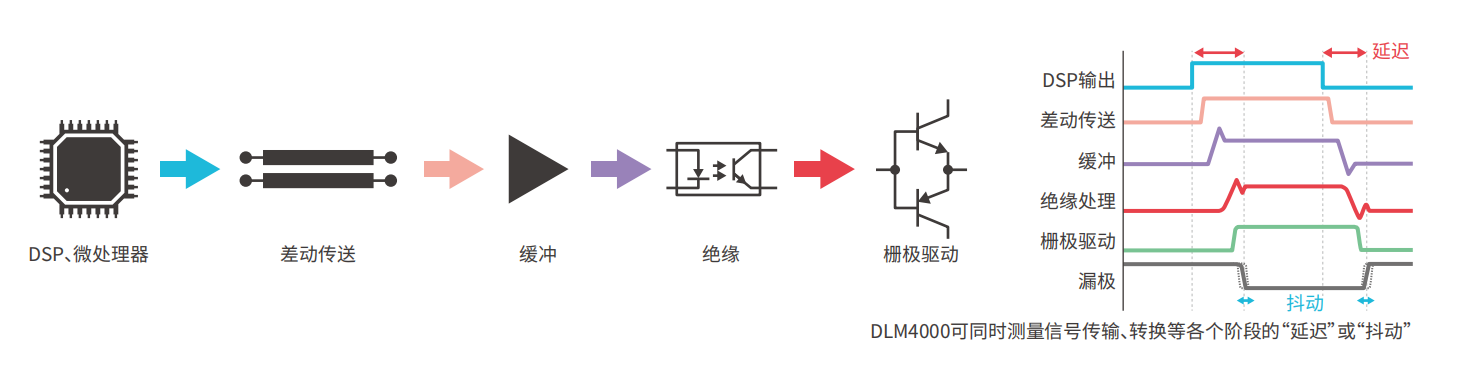

门极信号时序测量是逆变器内部基本的波形测量。来自DSP和微处理器的输出脉冲信号经过“差动传送”、“缓冲”、“绝缘处理”和电压电平转换等，然后被输入到开关管的栅极端子。

关键点

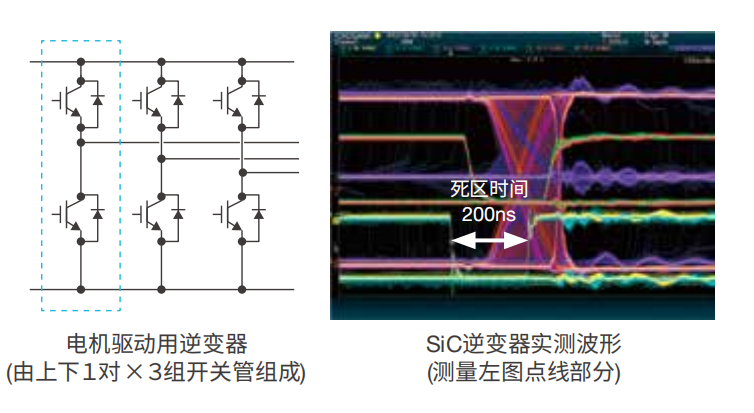

栅极驱动信号在传输过程中，元器件的差异会影响其信号间的时序变化。在变频器设计过程中，需要从DSP的输出到各个阶段确认“延迟时间”和“抖动”，直到终进行开关操作。特别是，在使用SiC等新一代器件的高速逆变器中，为了提高性能，需要将死区时间设计得尽可能小，因此需要更精确的时序测量。横河数字示波器DLM4000具有8路模拟通道，每个阶段都能同时测量多达8路波形，大大提高了开发效率。
