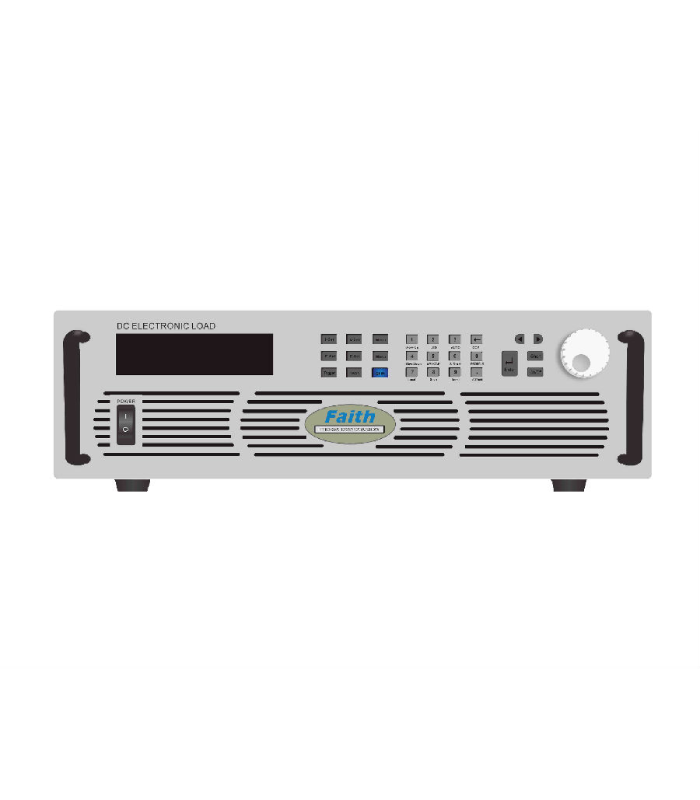

FT6300A系列单通道电子负载（0-1800W）

电压：120V/500V

功率：150W/300W/600W/900W/1350W/1800W

FT6300A系列电子负载是费思科技推出的一款高性能单通道直流电子负载。FT6300A系列电子负载具备多种型号，功率0~1800W，电压范围0~500V，电流范围0~240A。主要应用于充电器/适配器、开关电源、LED驱动、动力电池、通信电源、太阳能电池及其组件、保险丝/接插件/继电器/传感器、电力电子元器件等产品的测试，及相关产品研发、生产、质检、品控等部门的应用，FT6300A系列电子负载均对相应的使用有特别设计。

FT6300A系列电子负载提供了CC、CV、CR和CP等基本功能；提供了动态与序列测试功能以模拟各种负载变化；智能化的自动测试功能方便产线及质检部门使用；模拟LED特性，测试LED驱动；电池内阻及容量测试（适用于FT6301A-FT6306A）。

特点

　　1. 带载电流范围最大可达240A，安全、稳定、可靠、耐用;

　　2. 动态测试频率可达20KHz，可设置斜率(适用于FT6309A-FT6319A);

　　3. 恒电压、恒电流、恒电阻和恒功率四种测试模式;

　　4. 快速调用，一键调用测试功能;

　　5. 序列测试，负载带载波形变化模拟实际工作状况;

　　6. 智能化自动测试功能，自动完成品质判定;

 　　7. 电池内阻及电池容量测试;

　　8. 支持远端采样，补偿电压降;

　　9. OCP测试，自动寻找过流保护点;

　　10. 采用智能风扇控制，降低噪音;

　　11. 高清晰，高亮度显示屏(VFD);

　　12. 键盘配合旋钮设置，操作简易;

　　13. 过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能;

　　14. 丰富的SCPI命令，方便组建智能化测试平台和进行二次开发;

　　15. 标配RS232接口，可通过计算机实现远程控制。

定态功能

恒电流模式(CC)

 　 恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流。

恒电压模式(CV)

　　恒电压模式下，负载将消耗足够电流使输入电压维持在设定值。

恒电阻模式(CR)

    恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而线性调整。

恒功率模式(CP)

　　恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变线性调整以确保消耗功率不变。

   恒电流模式             恒电压模式

   恒电阻模式             恒功率模式

恒电流模式应用

1、 电源的负载调变测试

2、 电池放电时间及寿命测试

3、 燃料电池测试

4、 精准控制回路中电流，用于传感器校准与保险丝/继电器测试

恒电压模式应用

1、 LED驱动测试

2、 电池的充电测试

3、 太阳能测试

4、 电流源测试

恒电阻模式应用

1、 通讯用电源的缓开机测试

2、 模拟汽车温度控制器的带载情况

3、 阻性源测试

恒功率模式应用

1、 恒功率电源测试

2、 电池的放电能力测试

3、 太阳能光伏测试

4、 电池容量及电池寿命测试

序列功能

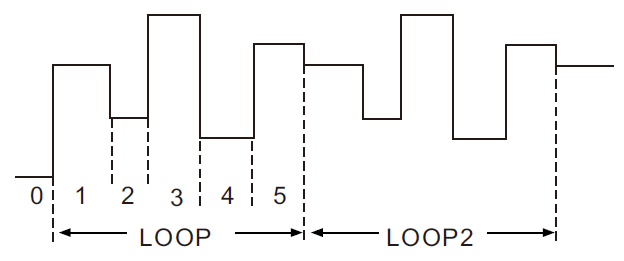

根据用户编辑的序列文件来模拟负载的复杂变化。序列文件参数包括文件编号(1～8)、测试模式(CC、CV、CP、CR)、循环次数(0～9999，0表示无限循环)、序列步数(1～50)、单步设定值及单步时间(1ms～60000ms)。序列文件存储于EEPROM中，可存储8个序列文件。序列测试功能可进行电源输出特性测试， 电源稳定性测试及实际工作状况模拟。图为一个步数为5的序列测试。

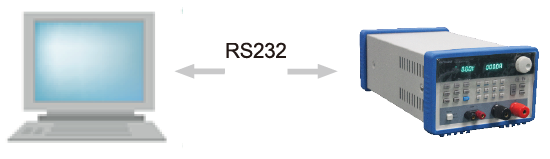

SCPI与远程控制

FT6300A系列支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。FT6300系列通过RS232接口可轻松实现电子负载的远程控制。

动态功能

　　为满足日益增长的高速测试需求，FT6300A系列电子负载提供高速可编程的动态测试功能。动态测试功能包括连续、脉冲、翻转三种方式，支持带载斜率设定。

　　动态模式用于模拟各种带载突变及异常情况，适用于测试电源的动态特性，电源的稳定性，电池的保护点及保护时间，各种脉冲等突发带载模拟。

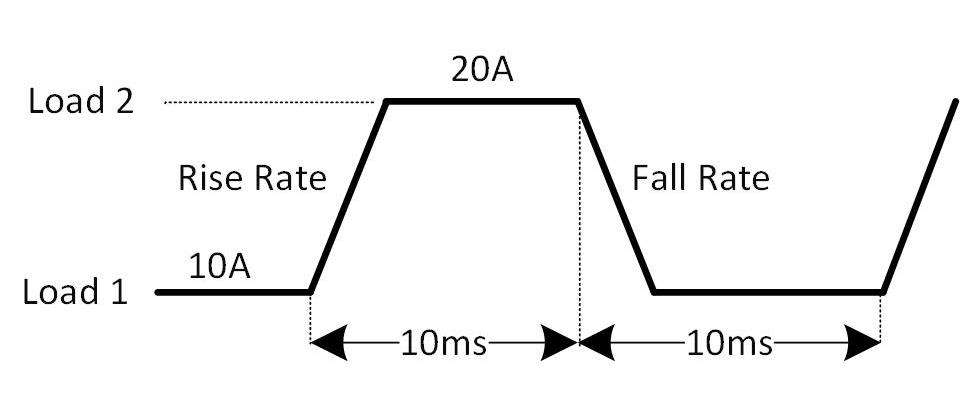

连续模式

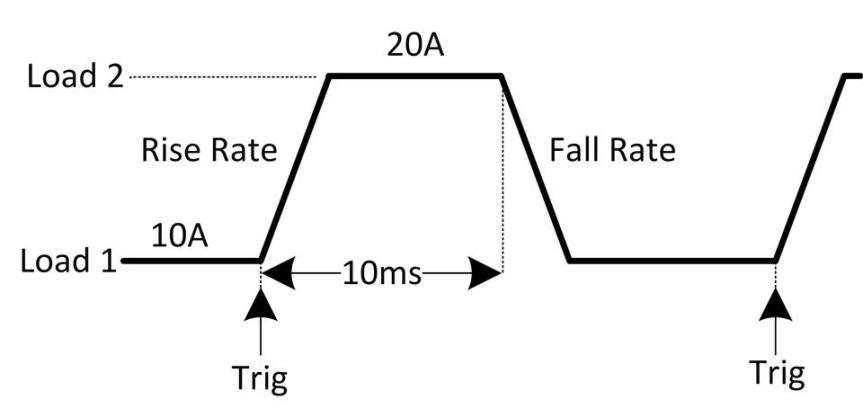

脉冲模式

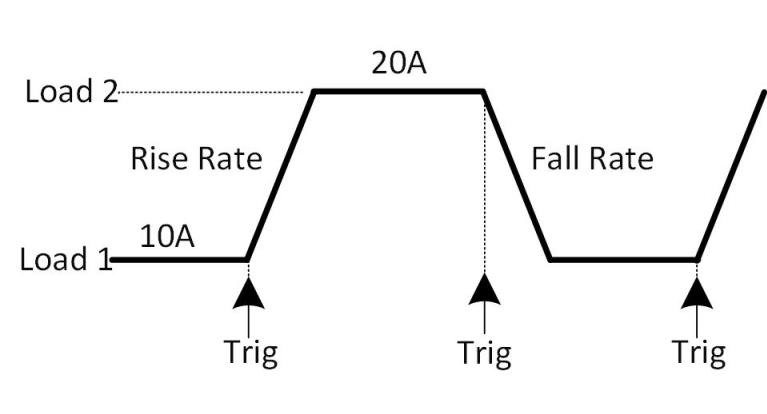

翻转模式

电池测试功能

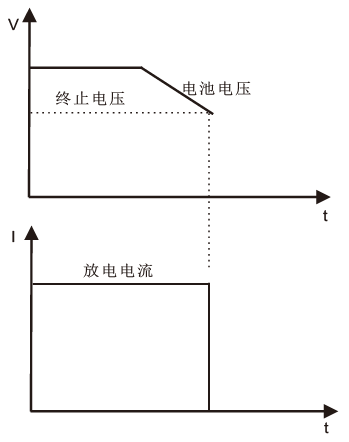

为方便电池测试，FT6300A系列提供了电池测试功能。电池测试包括： 电池内阻测试与电池容量测试。电池容量测试采用恒电流

CC模式实现， 测试时只需设置电池保护电压与放电电流即可。负载自动记录电压、电流、时间、AH数， 低于保护电压， 负载自动停止测试。配合软件可以完成更多参数的测试与分析。

保护功能

　　FT6300A系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能，其中过流保护与过功率保护采用硬件实现。

　　用户可以自行设置合适的电压、电流、功率保护阀值。

　　缺电压功能：用于避免输出瞬时过载引起的电源保护动作。

　　Von与Voff功能：用于实现指定工作范围内的带载测试。

　　全方位的保护功能，确保了产品的可靠性，是工程测试及自动测试系统值得信赖的产品。

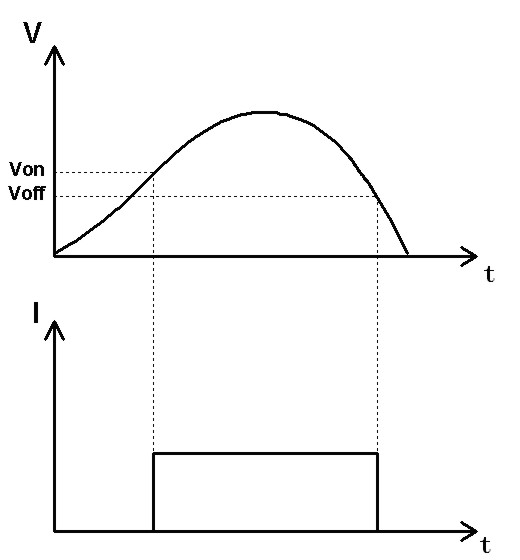

Von与Voff功能示意图
