费思FTD系列大功率高精度双向直流电源（10kW-500kW）

简述

费思FTD系列双向直流电源，是一款全数字控制的，宽范围的，高功率因数、高精度、高速度的大功率双向直流电源系统。FTD系列采用AC/DC、DC/DC双向变换两级架构， AC/DC双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99以上，并网谐波污染小；DC/DC双向变换采用高频电路，输出响应快，输出电压范围宽。架构能有效平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间。

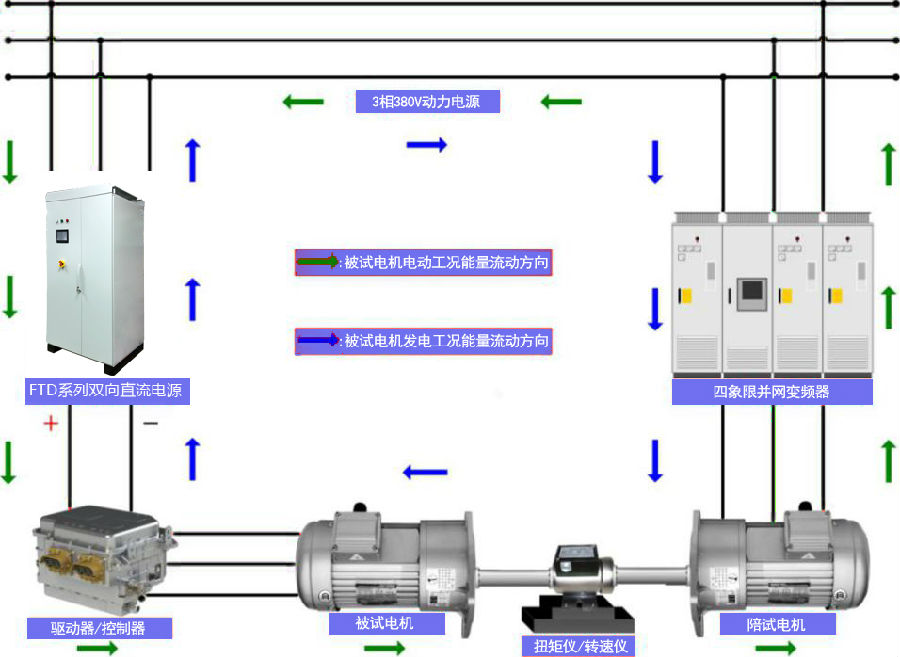

FTD系列广泛适用于新能源汽车电机，电控测试、动力电池组充放电测试、电力电子测试等领域。

特点

      1、100%能量回馈，馈网电流污染小，额定工作时谐波＜3%;

       2、输入功率因数高:＞0.99;

       3、支持恒压、恒流、恒功率等多种输出模式；

       4、高效工频隔离变压器，直流侧与交流侧电网相互隔离；

       5、软硬件多重保护

       6、液晶触摸屏显示控制，多种通讯接口；

       7、远程操作提供标准上位机软件，协议开放，支持第三方指令控制采用两级变换，IGBT电路方式，纯数字化控制，技术领先；

       8、四象限工作，能量可双向流动；

       9、电路结构采用三相PWM整流逆变＋DC/DC双向变换双级电路，能实现宽范围直流电压输出、控制精度高、动态响应快；

     10、协议开放，支持第三方指令控制;

     11、采用高频双向DC/DC变换技术，输出直流稳定度高，连续性好具有良好的EMC电磁兼容性；

     12、远程操作提供标准上位机软件，协议开放，支持第三方指令控制；

应用

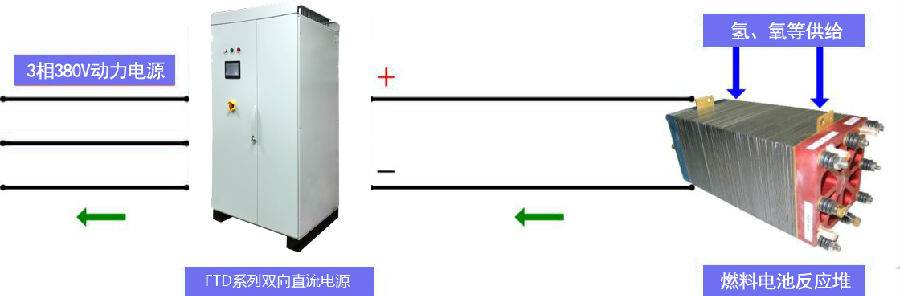

FTD系列双向直流电源既可做为精度高、响应快的电源，也可做为功能丰富的回馈式直流电子负载，用于燃料电池堆、燃料电池发动机系统、动力电池包、超级电容、直流电源、充电机等的放电测试。

产品技术概要

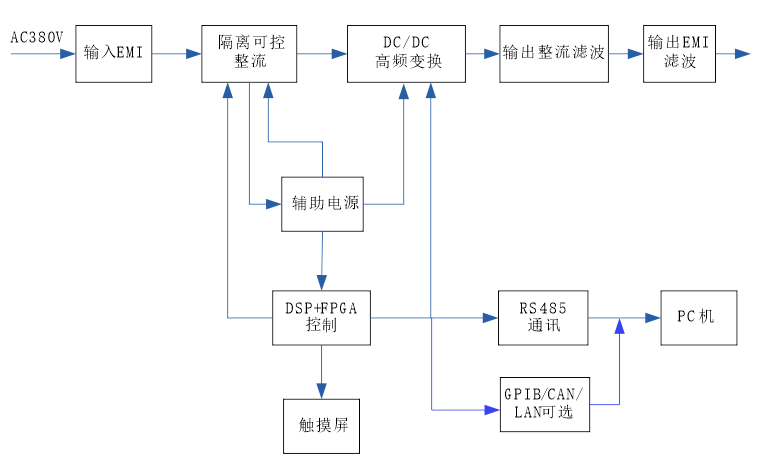

系统拓扑框图：

由以上拓扑可知，系统由两级拓扑变换架构构成：双向AC/DC与双向DC/DC逆变。整个电源系统主要由以下部分组成：

1.输入断路器，缓冲，输出缓冲和继电器；

2.输入三相四象限PWM整流单元；

3.DC/DC高频变换功率单元；

4.LC滤波模块；

5.系统输入输出测量单元；

6. DSP+FPGA主控单元；

7.触摸屏人机操控系统；

输入控制部分主要由输入断路器、输入缓冲电路组成。输入三相四象限PWM整流单元由输入三相电感、隔离变压器以及三相全桥整流逆变单元和滤波单元组成，并通过冗余设计降低电容纹波电流， 提高电容使用寿命，从而保证系统可靠性

显示操作

操作分为本地操作和上位机远程操作，操作界面示意如下：

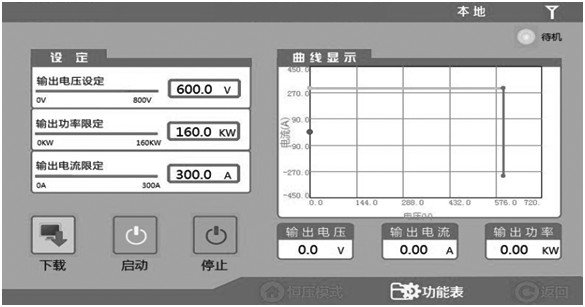

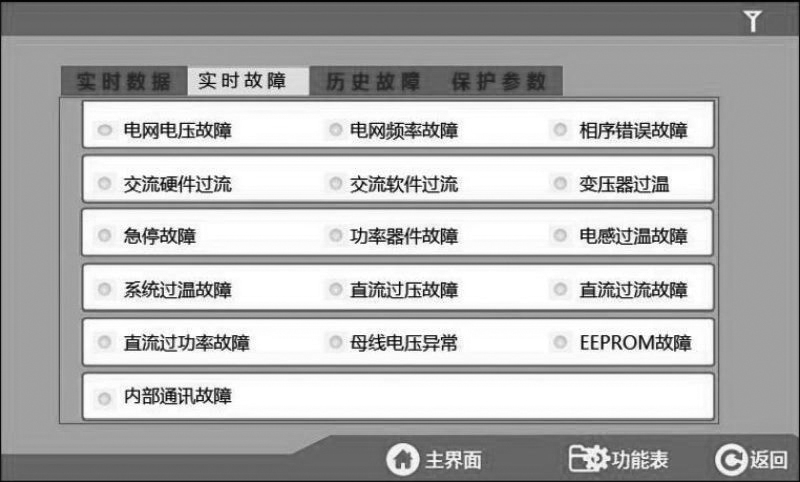

本地操作界面

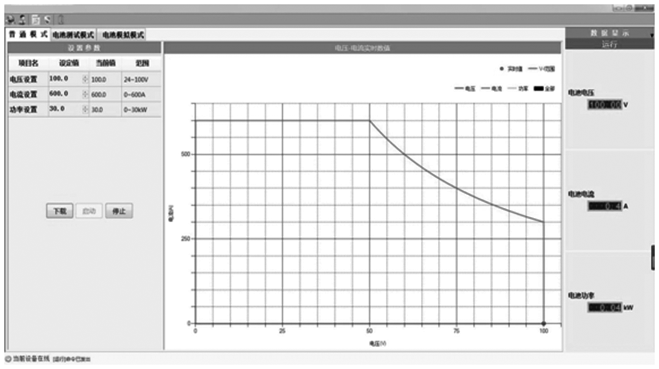

上位机操作界面

规格参数

订购信息
