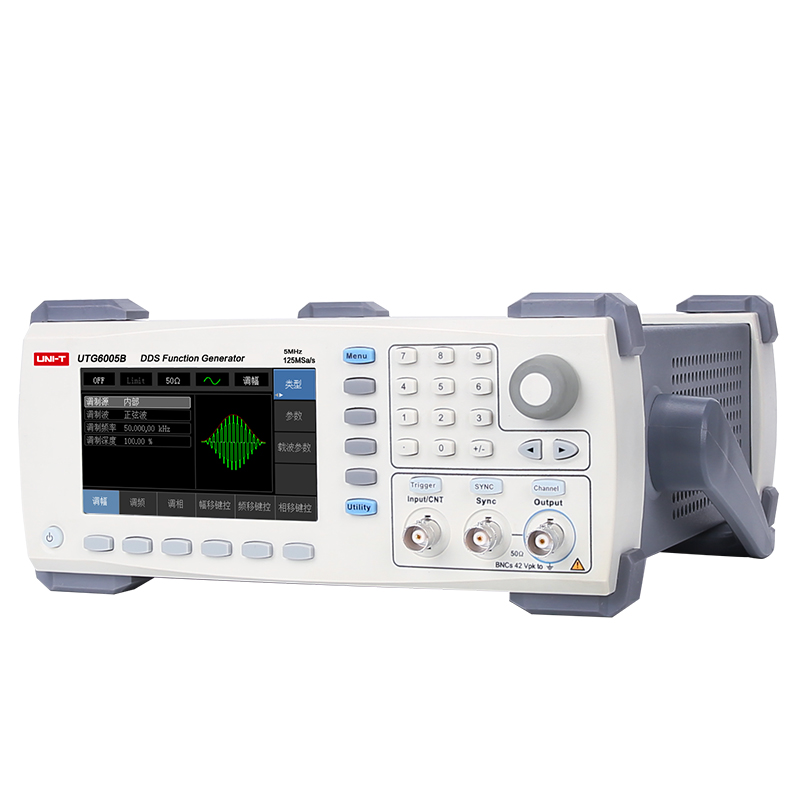

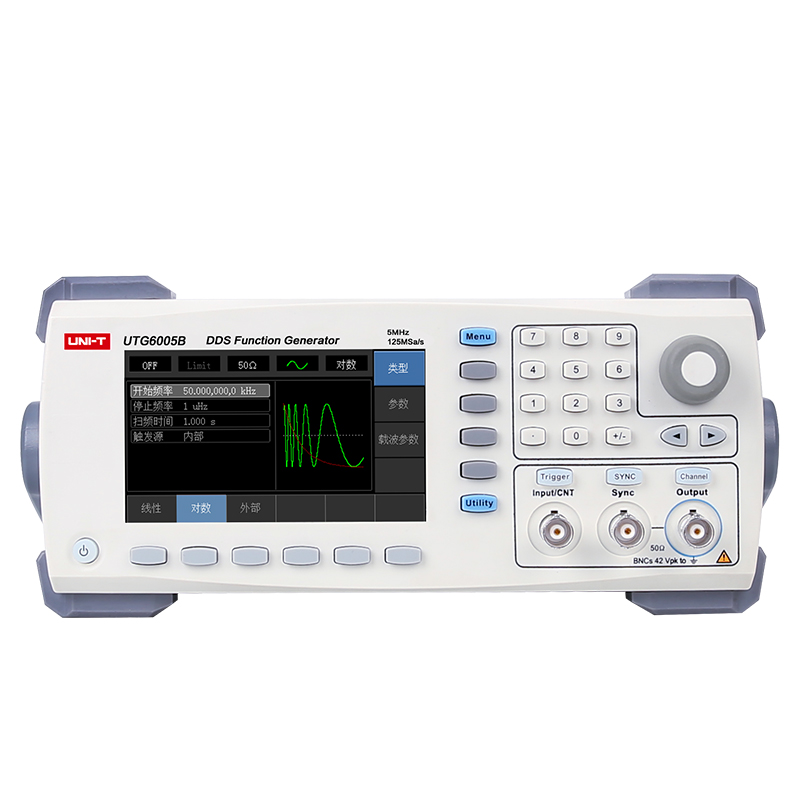

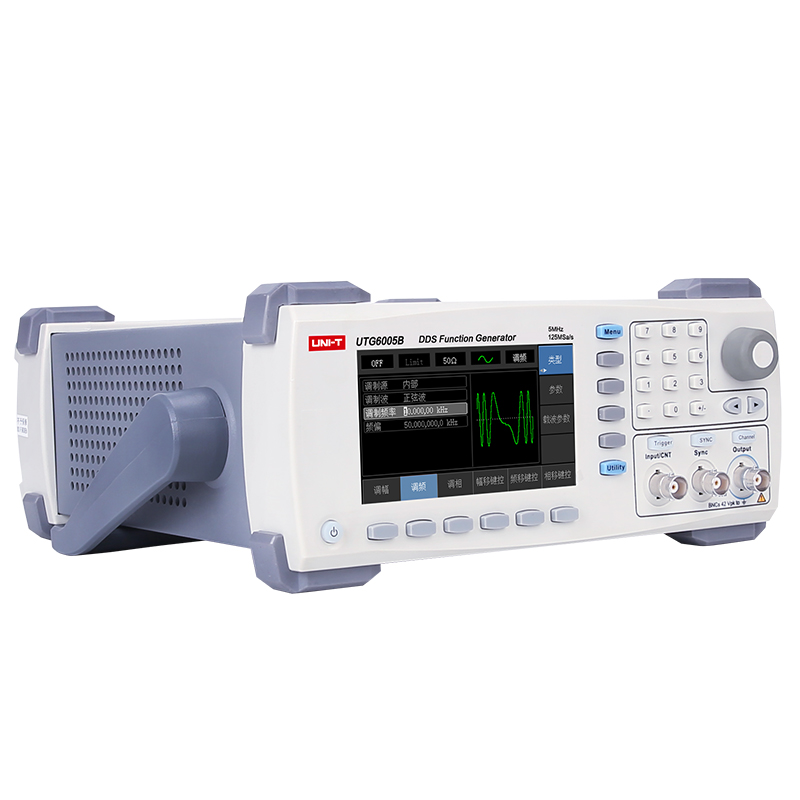

产品特性及特点:
5MHz/10MHz/20MHz的正弦波输出,1μHz分辨率
5MHz的脉冲波形,上升、下降时间可调
125MSa/s采样速度和14bit垂直分辨率
标配等性能双通道
16个非易失波形存储
调制类型:AM、FM、PM、ASK、FSK、PWM
4.3寸高分辨率TFT彩色液晶显示
标准配置接口:USB Device
型号及对比
型号 | UTG6005B | UTG6010B | UTG6020B |
指标类型 | 指标参数 | ||
通道数 | 双通道 | 双通道 | 双通道 |
通道带宽 | 5MHz | 10MHz | 20MHz |
采样率 | 125MS/s | 125MS/s | 125MS/s |
垂直分辨率 | 14bits | 14bits | 14bits |
波形 | 正弦波、方波、三角波、脉冲波、斜波、噪声、任意波(固定16组) | ||
扫描方式 | 线性、对数、外扫描 | ||
调制类型 | AM、FM、PM、ASK、FSK、PSK、PWM | ||
输出特性 | |||
输出阻抗 | 50Ω/高阻 | ||
幅度范围 | 1mVpp~11.5Vpp (50Ω) | 1mVpp~11.5Vpp (50Ω) | 1mVpp~11.5Vpp(50Ω,≤10MHz) 1mVpp~5Vpp (50Ω,≤20MHz) |
2mVpp~23Vpp (高阻) | 2mVpp~23Vpp (高阻) | 2mVpp~23Vpp (高阻,≤10MHz) 2mVpp~11.5Vpp (高阻,≤20MHz) | |
精度(1kHz正弦波) | 幅度设置值的1%±2 mV | ||
直流偏移范围 | -5Vpp~5Vpp(50Ω)(AC+DC) | ||
-10Vpp~11.5Vpp(高阻)(AC+DC) | |||
偏移精度 | 偏置设置值的±1% ± 幅度设置值的0.5%±2 mV | ||
幅度分辨率 | 1mV | ||
幅度平坦度 | <100kHz0.1dB | ||
100kHz~10MHz 0.2dB | |||
正弦波 | |||
频率范围 | 1μHz~5MHz | 1μHz~10MHz | 1μHz~20MHz |
分辨率 | 1μHz | ||
谐波失真(典型值) | 测试条件:输出功率0dBm | ||
DC~20kHz -55dBc | |||
20kHz~1MHz -50dBc | |||
1MHz~10MHz -40dBc | |||
总谐波失真(典型值) | DC~20kHz,1Vpp<0.2% | ||
方波/脉冲波 | |||
频率范围 | 1μHz~5MHz | 1μHz~5MHz | 1μHz~5MHz |
频率范围分辨率 | 1 μHz | ||
上升/下降时间 | <24ns(典型值,1kHz,1Vpp) | ||
过冲(典型值) | <2% | ||
占空比 | 0.01%~99.99% | ||
脉宽 | ≥80ns | ||
抖动(典型值) | 1ns+周期的100ppm | ||
三角波/斜波 | |||
频率范围 | 1μHz~400kHz | ||
频率范围分辨率 | 1μHz | ||
非线性度 | 1%±2 mV(典型值,1kHz,1Vpp,对称性50%) | ||
斜波对称性 | 0.0%-100.0% | ||
边沿时间 | ≥400ns | ||
任意波 | |||
任意波 | 频率范围:1μHz至 1 MHz | 频率范围:1μHz至 2 MHz | 频率范围:1μHz至 3 MHz |
内部存储位置(固定):16组 | |||
AbsSine、AmpALT、AttALT、Gaussian Monopulse、GaussPulse、SineVer、StairUd、Trapezia、LogNormal、Sinc、 | |||
心电图、脑电图、指数上升、指数下降、Lorentz、D-Lorentz | |||
AM调制 | |||
载波 | 正弦、方波、斜波、任意波 | ||
源 | 内部/外部(前面板BNC) | ||
调制波 | 正弦、方波、上升斜波、下降斜波、噪声、任意波 | ||
调制频率 | 2mHz~50kHz | ||
调制深度 | 0%~120% | ||
FM调制 | |||
载波 | 正弦、方波、斜波、任意波 | ||
源 | 内部/外部(前面板BNC) | ||
调制波 | 正弦、方波、上升斜波、上升斜波、噪声、任意波 | ||
调制频率 | 2mHz~50kHz | ||
频偏 | 2.5MHz | 5MHz | 10MHz |
PM调制 | |||
载波 | 正弦、方波、斜波、任意波 | ||
源 | 内部/外部(前面板BNC) | ||
调制波 | 正弦、方波、上升斜波、下降斜波、噪声、任意波 | ||
调制频率 | 2mHz50kHz | ||
相偏 | 0°~360° | ||
ASK调制 | |||
载波 | 正弦、方波、斜波、任意波 | ||
源 | 内部/外部(前面板BNC) | ||
调制波 | 50%占空比的方波 | ||
调制频率 | 2mHz~100kHz | ||
FSK调制 | |||
载波 | 正弦、方波、斜波、任意波 | ||
源 | 内部/外部(前面板BNC) | ||
调制波 | 50%占空比的方波 | ||
调制频率 | 2mHz~100kHz | ||
PSK调制 | |||
载波 | 正弦、方波、斜波、任意波 | ||
源 | 内部/外部(前面板BNC) | ||
调制波 | 50%占空比的方波 | ||
调制频率 | 2mHz~100kHz | ||
PWM调制 | |||
载波 | 脉冲波 | ||
源 | 内部/外部(前面板BNC) | ||
调制波 | 正弦、方波、上升斜波、下降斜波、噪声、任意波 | ||
调制频率 | 2mHz~20kHz | ||
宽度偏差 | 脉冲宽度的 0%~49.99% | ||
扫频 | |||
载波 | 正弦、方波、斜波 | ||
类型 | 线性、对数 | ||
扫频时间 | 1ms~500s±0.1% | ||
触发源 | 手动、内部、外部 | ||
频率计 | |||
输入电平 | TTL兼容 | ||
输入频率 | 1Hz~100MHz | ||
频率分辨率 | 6位/秒 | ||
耦合方式 | 直流 | ||

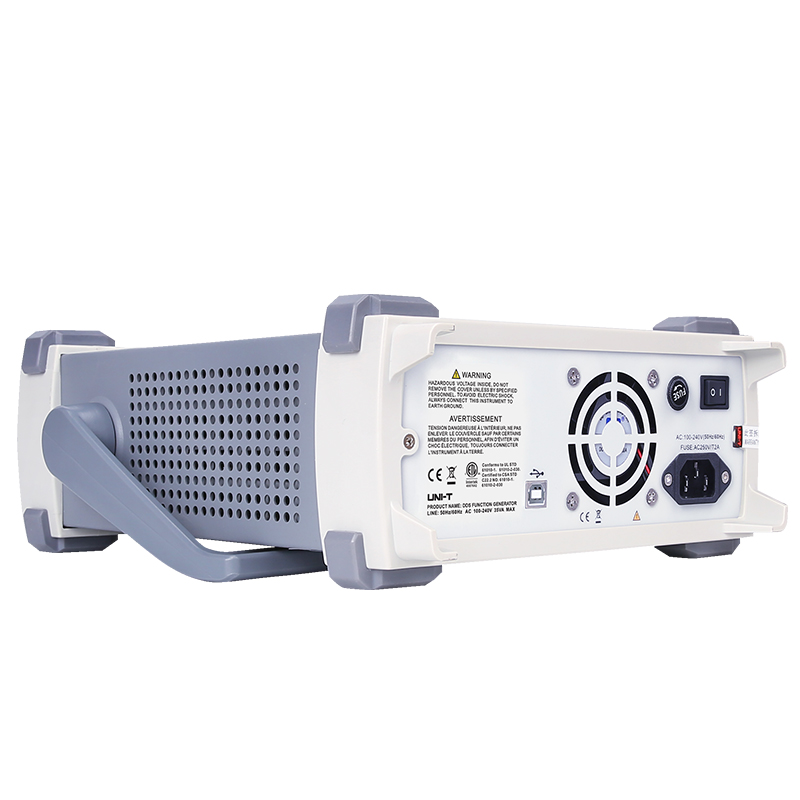

后面板连接器 | |||
接口 | |||
标配 | USB Device | ||
显示 | |||
显示类型 | 4.3英寸TFT, LCD | ||
显示分辨率 | WVGA(480*272) | ||
显示语言 | 仅支持两种语言,出厂默认:中/英文 | ||
电源 | |||
电源电压 | 100V~240VACrms,50Hz/60Hz | ||
耗电 | 小于25W | ||
保险丝 | 2A,T级,250V | ||
环境 | |||
温度范围 | 操作:10℃~+40℃ | ||
非操作:-20℃~+60℃ | |||
冷却方法 | 风扇冷却 | ||
湿度范围 | +35℃以下:≤90%相对湿度 | ||
+35℃~+40℃:≤60%相对湿度 | |||
海拔高度 | 操作2,000米以下 | ||
非操作15,000米以下 | |||
产品规格 | |||
尺寸(W×H×D) | 265mm×110mm×320mm | ||
净重 | 3.1 Kg | ||
毛重 | 4.1 Kg |
