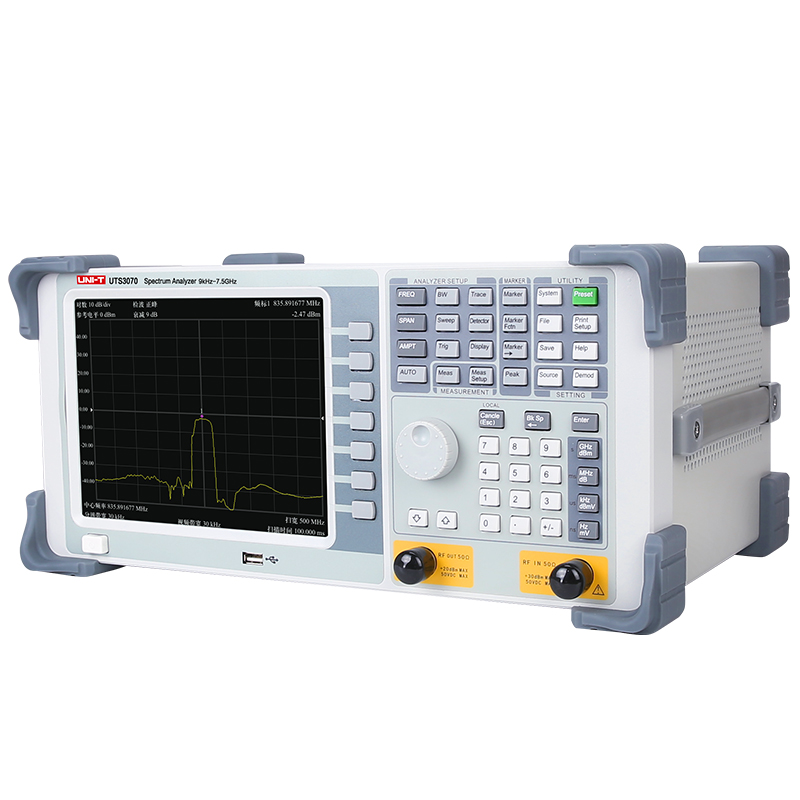

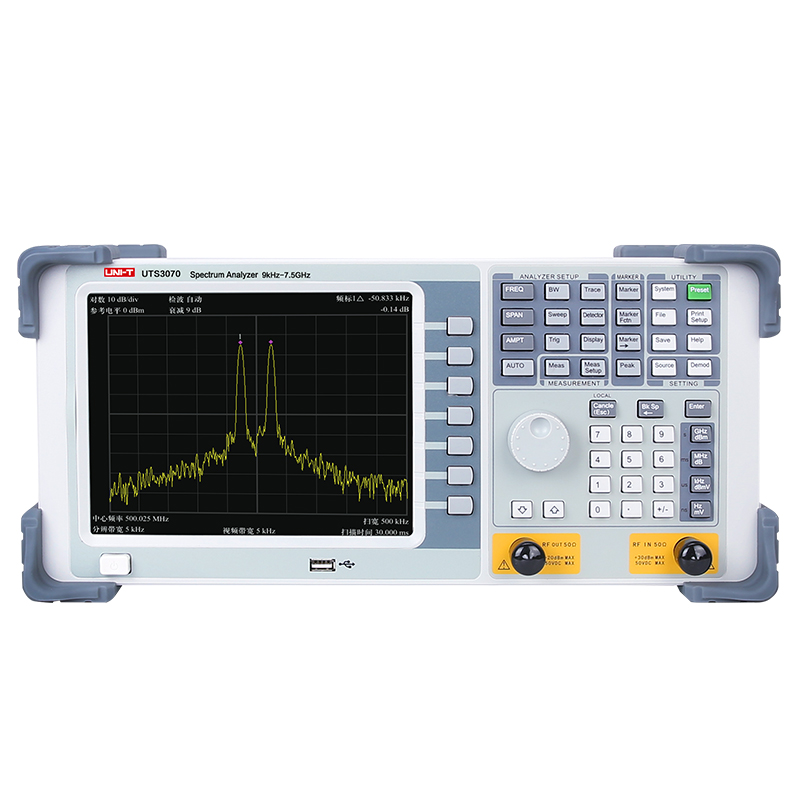

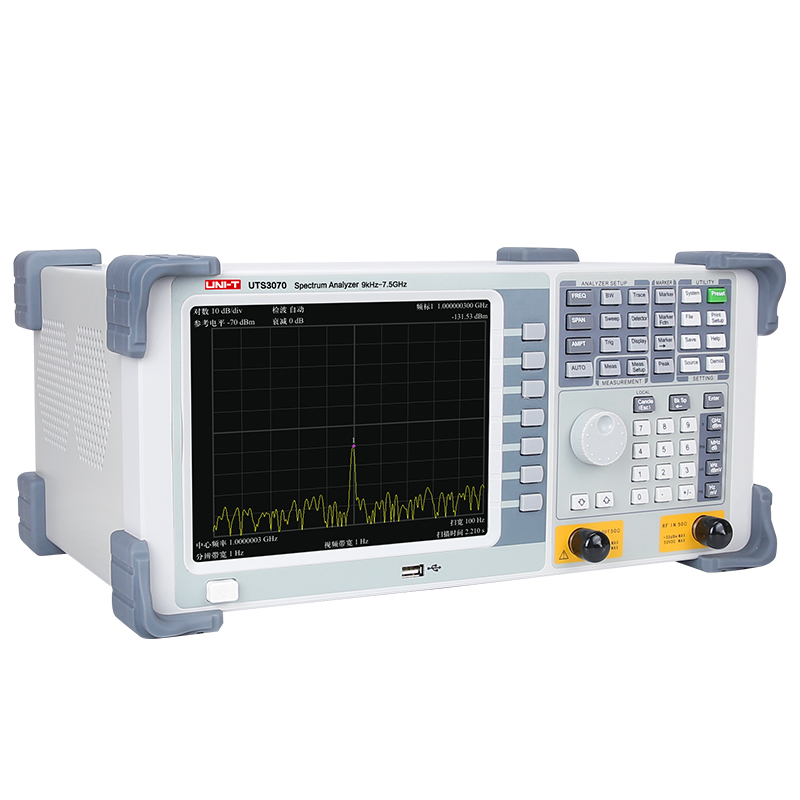

UTS3000系列是一款结构 紧凑、性能优异 的便携式频谱分析仪，全程数字步进扫描和全数字中频技术，多项人性化设计让您的RF测量变得前所未有的轻松有效 。具有优于主流便携式频谱分析仪的技术指标，适合室内外等测试场合。
主要特点
大频率范围9kHz~3GHz
大分辩率带宽5Hz~3MHz(以1至10连续步进)
3GHz信号发生器,既可作为跟踪源,也可作国独立信号源
具备频率、AM和FM解调、邻道功率测量、色谱图等测量功能
多达5条迹线测量显示
相位噪声-110dBc/Hz(偏移10kHz)
LED背光超大显示，中英文操作菜单，前置放大器
多种通信接口：USB、LAN、VGA、GPIB、RS232
高亮度的 8.4英寸大屏幕，画面清晰
型号及对比
基本功能 | UTS3070 | UTS3070D |
频率 | ||
频率范围 | 9kHz～7.5GHz | |
频率分辨率 | 1Hz | |
频率读数精度 | ±(频标读数*频率基准精度+1%*扫宽+10%*RBW+0.5* | |
[扫宽/(扫描点-1）]+1Hz) | ||
内部基准(10MHz) | 老化率 ＜1ppm/年；温漂 ＜0.5ppm(15℃至35℃) | |
分辨率带宽(RBW) | ||
范围(＜10Hz为选件) | 1Hz～500kHz ，1MHz，3MHz | |
选择性(60dB/3dB) | RBW≤500kHz; ＜5:1 典型值(数字实现，接近高斯形状） | |
精度 | RBW≤500kHz，＜5% 典型值 | |
视频带宽(VBW) | 10Hz至3MHz，1-3-10 序列 | |
显示平均噪声电平(1Hz分辨率带宽，射频衰减器0dB) | ||
前放关 | 100kHz～1MHz：<-95dBm-3×(f/100kHz)dB | |
100kHz～10MHz：<-125dBm | ||
10MHz～2GHz：<-133dBm | ||
2GHz～3.4GHz：<-130dBm | ||
3.4GHz～5GHz：<-133dBm | ||
5GHz～7.5GHz： <-127dBm | ||
前放开 | 100kHz～1MHz：<-110dBm-3×(f/100kHz)dB | |
100kHz～10MHz：<-140dBm | ||
10MHz～2GHz：<-148dBm | ||
2GHz～3.4GHz：<-143dBm | ||
3.4GHz～5GHz：<-145dBm | ||
5GHz～7.5GHz：<-138dBm | ||
相位噪声(fc=500MHz) | ||
频偏 30kHz | -80dBc/Hz | |
频偏 100kHz | -90dBc/Hz | |
频偏 1MHz | -110dBc/Hz | |
扫描时间 | ||
扫宽（100Hz≤SPAN≤3GHz） | 10ms至3000s | |
零扫宽 | 1ms至3000s | |
扫描模式 | 连续，单次 | |
触发 | ||
触发源 | 自动，视频，外部 | |
外部触发电平 | 5V TTL 电平(典型值) | |
频率计数器 | ||
分辨率 | 1Hz，10Hz，100Hz，1kHz | |
不确定度 | 频率读数 x 频率基准进度+计数分辨率 | |
幅度精度(20℃至30℃) | ||
综合幅度精度(90%) | ±1.5dB输入信号范围： -50dBm 至 0dBm | |
幅度 | ||
更大安全输入电平 | 平均连续功率：+27dBm | |
更大直流输入电压 | 50Vdc | |
输入衰减器范围 | 0~30dB,3dB 步进 | |
1dB压缩点 | +10dBm | |
杂散和剩余响应 | ||
TOI(三阶失真) | ＞30MHz:﹢15dBm | |
SHI(二阶失真) | +30dBm | |
输入相关杂散信号 | ＜-60dBm | |
剩余响应 | ＜-85dBm | |
跟踪源 | ||
频率范围 | -- | 100kHz 至 3.2GHz |
输出功率 | -- | -30dBm至0dBm,1dB 步进 |
输出平坦度 | 跟踪信号源(100kHz 至3.2GHz)：±3dB | 跟踪信号源(100kHz 至 3.2GHz)：±3dB |
独立信号源(150MHz至3.2GHz)：±3dB | ||
输入/输出 | ||
射频输入 | N型阴性(50Ω) | |
USB | USB Host，USB Device | |
LAN | 10/100 Base-T，RJ-45连接器 | |
RS-232 | 9引脚，D-SUB(阳头) | |
AM/FM解调 | 耳机插孔 | |
基准输入/输出 | 10MHz，BNC阴头，输入：0dBm 至 +10dBm；输出：0dBm±2dB | |
VGA | 640*480,60Hz,15引脚，D-SUB(阴头) | |
外触发输入 | BNC阴头，5V TTL电平(±10V，100mA最大) | |
一般特征 | ||
内部数据存储器 | 128MB | |
电源 | 输入电压：100VAC~240VAC；频率：40Hz～60Hz；更大功耗：30W | |
显示 | 8.4英寸 TFT LCD,VGA(800×600) | |
机身颜色 | 白+灰 | |
机身重量 | 6.5 Kg | |
机身尺寸(W×H×D) | 390mm × 182mm ×230mm | |

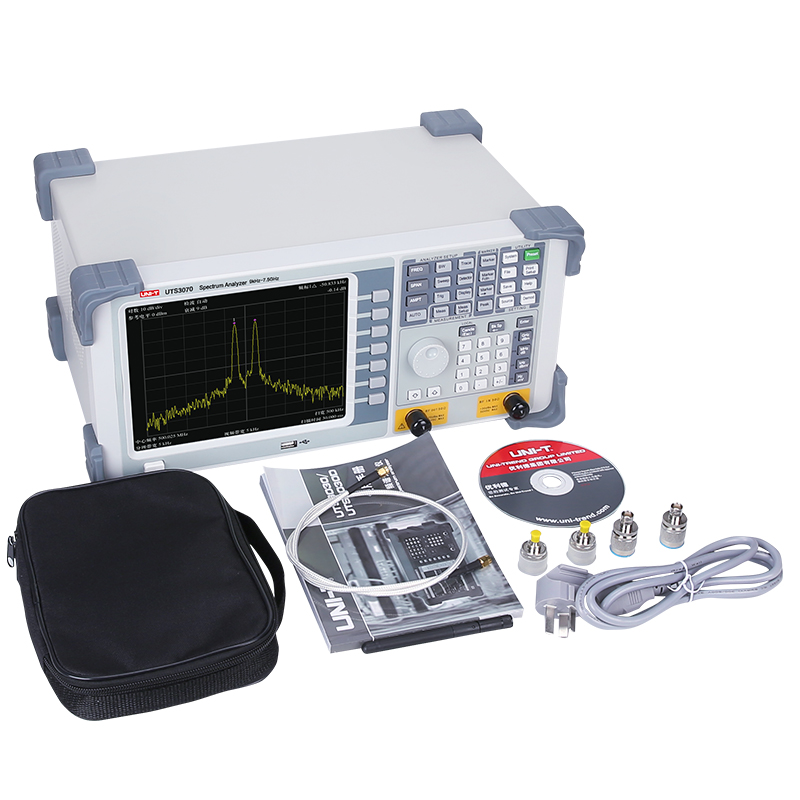

标准配件 | 电源线，N/SMA转换器，N/BNC转换器,射频电缆，天线 | |
标准包装 | 纸箱，中文说明书 | |
标准包装数量 | 1 台 | |
标准包装尺寸(L×W×H) | 480mm × 380mm × 285mm | |
标准包装箱毛重 | 9.3 Kg | |
可选配件 | USB-GPIB | |
