迎接新一代示波器技术
Infiniium S 系列示波器采用全新专用芯片的创新设计，实现卓越的信号保真度和测量 能力。 以 10 比特 ADC (模数转换器) 替代传统的 8 比特 ADC，配合本底噪声很低的前端技术， Infiniium S 系列示波器在 500 MHz 至 8 GHz 带宽范围内，为业界提供出色的信号保真 度和完整性。该系列示波器基于 Windows 平台，Intel i5 主机板采用固态硬盘，8G 电脑 内存，开机关机速度很快; 15 英寸多点触控触摸屏带来全新的操作体验。而且它支持包 括磁铁吸附式在内的各种探头，以及数十种 Infiniium 示波器应用软件。

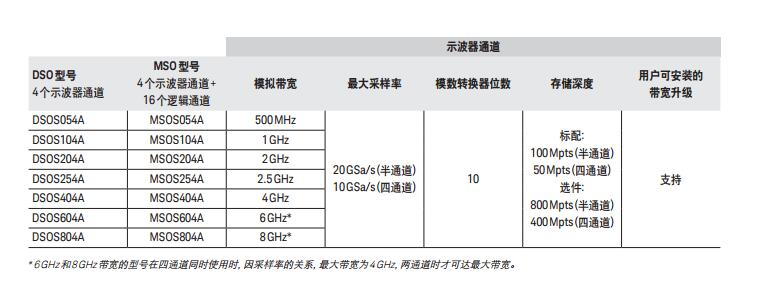

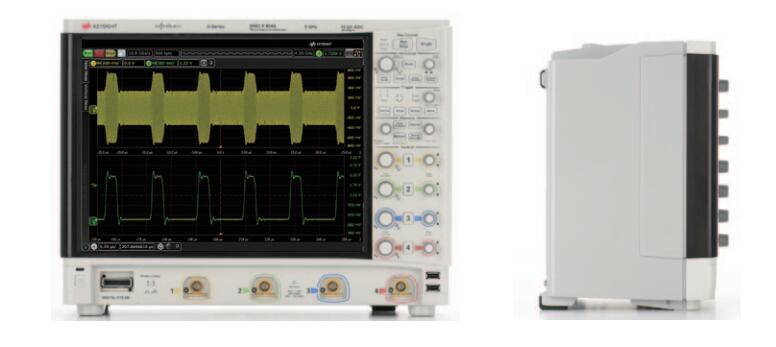

Infiniium S 系列示波器在 500 MHz 至 8 GHz 的带宽范围内提供 14 个型号，所有型号标配 15 英寸 XGA 大尺寸电容触摸屏，并采用了 仅 9 英寸 (23 厘米) 深的静音机箱。
卓越测量的新标杆
业界出色的信号保真度和信号完整性
‾ 10 比特 ADC 支持 500 MHz 至 8 GHz 带宽，提供更高的垂直分辨率
‾ 低噪声前端可精确显示信号
‾ 1 GHz 带宽，1 mV/格的设置下，噪声仅为 90 uV
‾ 系统有效位数 (ENOB) 超过 8
‾ 无杂散动态范围 (SFDR) 达-73 dBC
‾ 硬件支持 2 mV/格设置
‾ 平坦的频率幅度响应和频率相位响应: 由硬件校正滤波器保证
‾ 固有抖动小于 100 飞秒，抖动分析更加精确
‾ 输入接口带宽大于 8 GHz: 采用空气线精密 BNC 连接器
先进的示波器平台
‾ 强大灵活的 Infiniium 用户界面，同时提供离线操作版本
‾ 多点触控触摸屏: 随手势放大、缩小、移动和测量波形
‾ 主机板处理能力强大: Intel i5，8G 内存 ‾ 固态硬盘: 可插拔、启动开关机迅速、可靠而安全
‾ 数据外传: 快达 200 M 字节每秒
广泛的功能
‾ MSO 型号支持 16 个逻辑通道
‾ 标配软件支持 50 多种自动测量项目、16 个数学函数、多窗口显示、频谱分析 仪的 FFT 界面
‾ 数十种应用软件，灵活的许可证分配
‾ 各种串行总线的解码和触发
‾ 各种分析软件，包括实时眼图、抖动、去嵌入、InfiniiScan
‾ 依据各种标准定义的一致性分析软件
‾ 支持近百种探头和附件: 电流探头、电压探头，支持 1 MΩ 和 50 Ω 输入阻抗， 低至微伏微安，高达几万伏或几百安培，以及支持极端温度的探头
业界出色的信号保真度和信号完整性
S 系列新一代创新的芯片技术实现卓越测量
S 系列示波器的核心技术体现在其内部 16 个定制的 ASIC 和 FPGA 芯片，集成到 20 层采集电路板上，创新的技术保证了出色的信号保真 度和信号完整性，在便携式示波器中，您无法找到在信号保真度方面与之相媲美的同类示波器。
10 比特 ADC
S 系列共支持 14 款型号，每个型号内部都有一片 ADC，该 ADC 的垂直分辨率 是 10 比特，采样率是 40 GSa/s，因此示波器的四个通道同时使用时，采样率 是 10 GSa/s，仅使用两个通道时，采样率是 20 GSa/s。
‾ 与 8 比特示波器相比，ADC 垂直分辨率提高了 4 倍
‾ ADC 有效位数 (ENOB) 高达 8.7，提升了示波器的系统有效位数
‾ 高分辨率模式下分辨率高达 12 位
‾ 与传统 8 比特 ADC 体系结构相比，信噪比 (SNR) 改进 10 dB 以上
‾ 垂直灵敏度: 硬件支持 2 mV/格设置
前端设计: 本底噪声很低
‾ 示波器的前端设计一定要优异，本底噪声要够低，才能发挥出 10 比 特 ADC 的效用。S 系列示波器采用的前端设计在 500 MHz 至 8 GHz 带宽范围 内，本底噪声是业界低的。
‾ 无论是 50 Ω还是1 MΩ输入阻抗下，均支持带宽限制
‾ 内置滤波器实现带宽限制，用模拟电路和 DSP 两种手段实现，可用以降低 不必要的噪声
‾ 1 GHz 带宽下，噪声仅为 90 uV，可以查看微小的信号细节
‾ 硬件支持 2 mV/格设置，即小量程是 16 mV
‾ 输入端连接器带宽超过 8 GHz: 镀金的空气线精密 BNC 端口
‾ 电子衰减器: 可靠性高、噪声低
‾ 带宽可升级: 出厂时所有型号已校准到 8 GHz，用户只需花一分钟即可将低 带宽示波器升级为高带宽
业界出色的信号保真度和信号完整性
S 系列新一代创新的芯片技术实现卓越测量
超稳时基
时标精度非常关键，尤其针对需要深存储的应用场合。 要确保高速系统的可靠性，必须进行抖动测量。示波器自身固有抖动会 带来测量误差，该值越小，越能够准确地测量被测对象的抖动。S 系列 示波器采用新一代时基体系结构，实现了时基精度的突破。 ‾ 时基精度小于 0.1 ppm，使得深存储测量更加准确 ‾ 固有抖动仅 100 飞秒 (典型值)，测量抖动本底很小
用硬件实现信号处理
S 系列示波器内置的先进 FPGA 专门用于快速且精确的信号处理，因此在 深存储情况下，其响应速度是业界快的，在带宽限制滤波基础上，它 还提供了额外的硬件滤波，让测量更加灵活和准确。 ‾ 基于硬件的算法加速波形显示 (像素放置)，即使是使用深存储也同样 能够快速平移和缩放波形 ‾ 基于硬件的校正滤波器保证频率幅度响应和频率幅度响应的平坦度， 让您获得更精确的波形 ‾ 基于硬件实现的带宽限制滤波器 (500 MHz 至示波器带宽)，在必要 时，可降低多余噪声 ‾ 基于硬件实现的双通道差分输入 (通道 1-3 或通道 2-4)，无需使用差分 探头，电缆连接即可 ‾ 基于硬件实现的 DSP 技术，包括 InfiniiSim 仿真、Precision Probe (精 密探头)、均衡、去嵌入等选件
快响应深存储
S 系列示波器配有业界响应速度快的深存储技术，4 个通道，每个通道 标配标配 50 Mpts 的存储深度，能够在保持高采样率的同时长时间捕获 波形。快响应意味着示波器在深存储的条件下，仍能保持很快的波形捕 获率，确保精确再现被测信号。
